弹性裸金属镜像制作指南

ZStack Cloud弹性裸金属实例支持主流的Linux和Windows操作系统。在创建弹性裸金属实例前,用户需准备好弹性裸金属实例专属的Linux或Windows系统镜像。用户可以使用虚拟机、物理机或容器上安装的系统进行镜像制作。例如,若用户需创建Windows系统的弹性裸金属实例,可以使用物理服务器上安装的Windows系统进行镜像制作。若需创建Linux系统的弹性裸金属实例,可以使用虚拟机上安装的Linux系统进行镜像制作。无论使用何种载体,弹性裸金属镜像制作都可以分为镜像改造和镜像生成两个过程。本文主要讲解如何通过Linux虚拟机和Windows物理服务器制作弹性裸金属所需的Linux系统镜像和Windows系统镜像。


使用Linux虚拟机进行镜像制作

镜像制作前,需确保Linux虚拟机满足以下条件:
  • 为保证后续成功安装iscsi和dracut软件,推荐使用ZStack Cloud的云主机进行镜像制作。
  • 云主机系统安装时不推荐使用LVM分区,推荐使用标准分区进行安装,避免出现dracut卡顿导致镜像无法启动的问题。
  • 云主机系统BIOS模式需设置为UEFI。
  • 若裸金属节点服务器为x86架构,且使用CentOS 7.6/7.9系统制作镜像,可提前获取镜像改造文件zstack-bm2-script-x86_64.sh以及依赖包zstack-bm2-repos.tar.gzzstack-bm-agent-x86_64.bin
    说明: 可联系官方技术支持获取以上文件和依赖包。

使用Linux虚拟机进行镜像制作主要分为镜像改造和镜像生成两个过程。

镜像改造

不同系统支持使用不同方式进行镜像改造。
  • 若裸金属节点服务器为x86架构,且使用CentOS 7.6/7.9系统,可通过脚本方法快速改造镜像:
    1. 进入裸金属服务器系统,查看裸金属服务器的网卡驱动类型:
      lspci -k | grep -A 2 "Ethernet controller" | grep "Kernel driver" | cut -d ":" -f 2 | tr -d ' '
      图 1所示:
      图 1. 网卡驱动类型


    2. 进入虚拟机操作系统,将zstack-bm2-script-x86_64.shzstack-bm2-repos.tar.gzzstack-bm-agent-x86_64.bin文件下载至同一目录下,例如/root/。
    3. 执行zstack-bm2-script-x86_64.sh文件改造镜像
      #增加可执行权限 chmod +x zstack-bm2-script-x86_64.sh #执行脚本改造镜像 bash zstack-bm2-script-x86_64.sh #输入驱动类型 igb
  • 若使用ARM架构裸金属节点服务器或RedHat/其他系列系统,可参考以下步骤改造镜像:
    1. 进入虚拟机操作系统,安装iSCSI Initiator以及dracut-network模块:
      yum install iscsi-initiator-utils dracut-network
    2. 配置iscsi.conf文件,并将iscsi模块添加至dracut中:
      echo 'add_dracutmodules+="iscsi"' >> /etc/dracut.conf.d/iscsi.conf

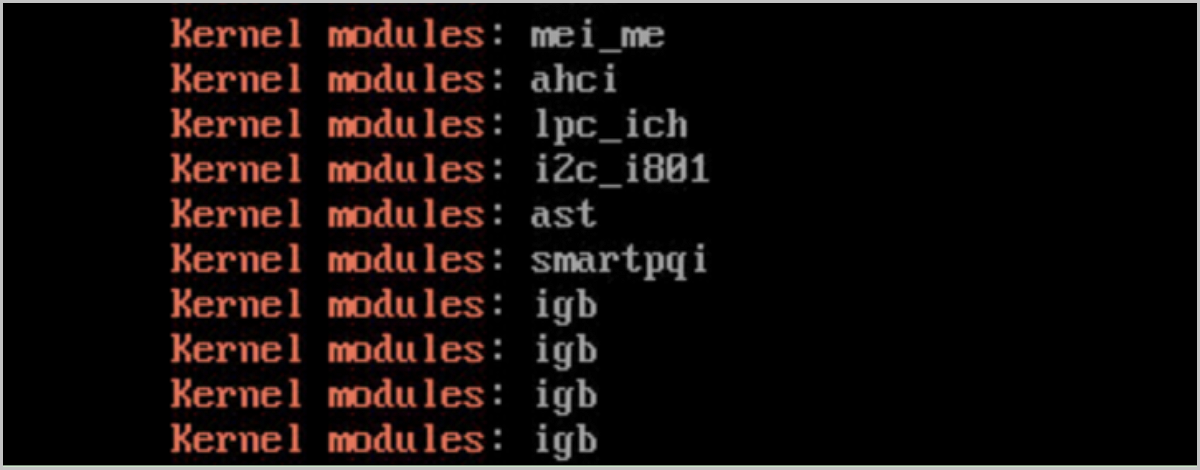

    3. 进入裸金属服务器系统,查看服务器已加载的驱动类型:
      lspci -k | grep -Ei  "Kernel modules"
      图 2所示:
      图 2. 驱动类型


    4. 将PXE的网卡驱动以及RAID卡驱动添加至虚拟机dracut中:
      echo 'add_drivers+=" bnx2x igb ixgbe megaraid_sas smartpqi"' >> /etc/dracut.conf.d/iscsi.conf  //ixgbe为万兆网卡驱动,megaraid_sas和smartpqi为市场主流的两款RAID卡驱动
      说明: 请确保所添加的网卡驱动类型与服务器网卡驱动一致,否则将无法启动系统。
    5. 生成新的initramfs:
      cd /boot && dracut -f
    6. 检查新生成的initramfs是否存在iscsi模块或PXE网卡的驱动:
      lsinitrd | grep -Ei "iscsi|bnx2x|igb"

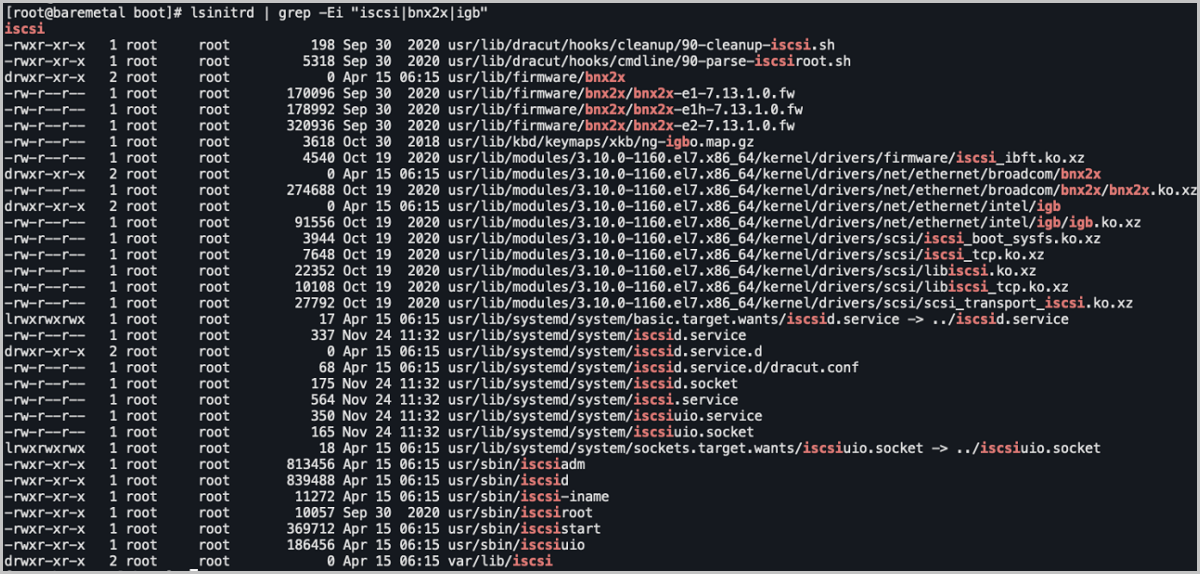

      图 3所示:
      图 3. 模块和驱动验证


    7. 修改grub.cfg文件的kernel配置,增加rd.iscsi.firmware=1 rd.driver.blacklist=nouveau nouveau.modeset=0以保证系统从iscsi启动,且屏蔽不必要的硬件:
      #查看修改后的grub.cfg文件 cat /boot/efi/EFI/centos/grub.cfg       ... crashkernel=auto rd.iscsi.firmware=1 rd.driver.blacklist=nouveau nouveau.modeset=0

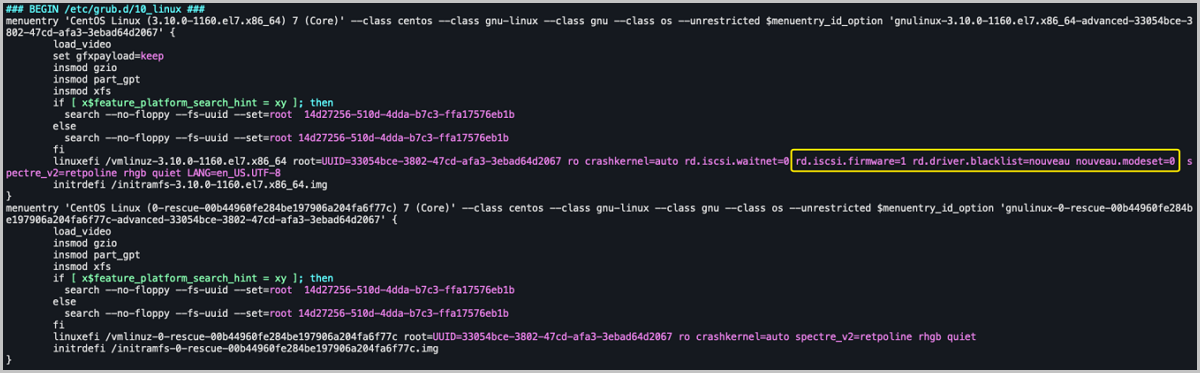

      图 4所示:
      图 4. 修改kernel配置


    8. 复制grubx64.efi文件至BOOTX64.EFI路径下:
      cp /boot/efi/EFI/centos/grubx64.efi /boot/efi/EFI/BOOT/BOOTX64.EFI
    9. 关闭NetworkManager服务:
      systemctl stop NetworkManager && systemctl disable NetworkManager
    10. 将管理节点agent安装文件/opt/zstack-dvd/x86_64/h84r/bm2_agents/zstack-bm-agent-x86_64.bin传输至制作镜像的Linux云主机中,并安装agent:
      scp /opt/zstack-dvd/x86_64/h84r/bm2_agents/zstack-bm-agent-x86_64.bin $Linux_IP:/root    #$Linux_IP 为Linux云主机的IP地址 bash zstack-bm-agent-x86_64.bin
      说明: 若未安装agent,使用镜像创建弹性裸金属实例后将无法打开控制台。
    11. 修改fstab,改为UUID形式挂载,并在defaults后增加netdev,防止无法关机:
      vim /etc/fstab ... defaults,_netdev

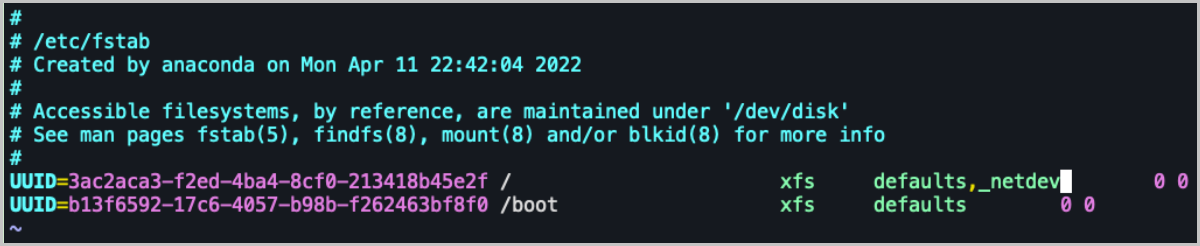

      图 5所示:
      图 5. 修改挂载方式

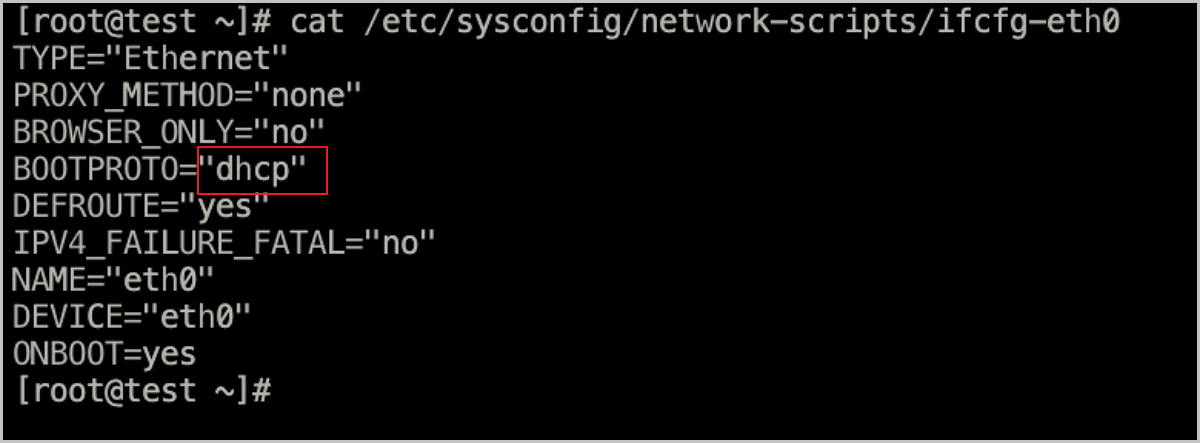

    12. 确保PXE网口的网卡已启动DHCP服务:
      cat /etc/sysconfig/network-scripts/ifcfg-eth0
      图 6所示:
      图 6. 开启DHCP服务


镜像生成

可参考以下步骤生成镜像:
  1. 创建镜像:

    ZStack Cloud主菜单,点击资源中心 > 云资源池 > 虚拟资源 > 云主机,进入云主机界面。选择目标Linux云主机,点击操作 > 快照与镜像 > 创建镜像,弹出创建镜像页面。

    可参考以下示例输入相应内容:
    • 名称:设置镜像名称
    • 简介:可选项,可留空不填
    • 镜像类型:选择系统镜像
    • 镜像服务器:选择已创建的镜像服务器

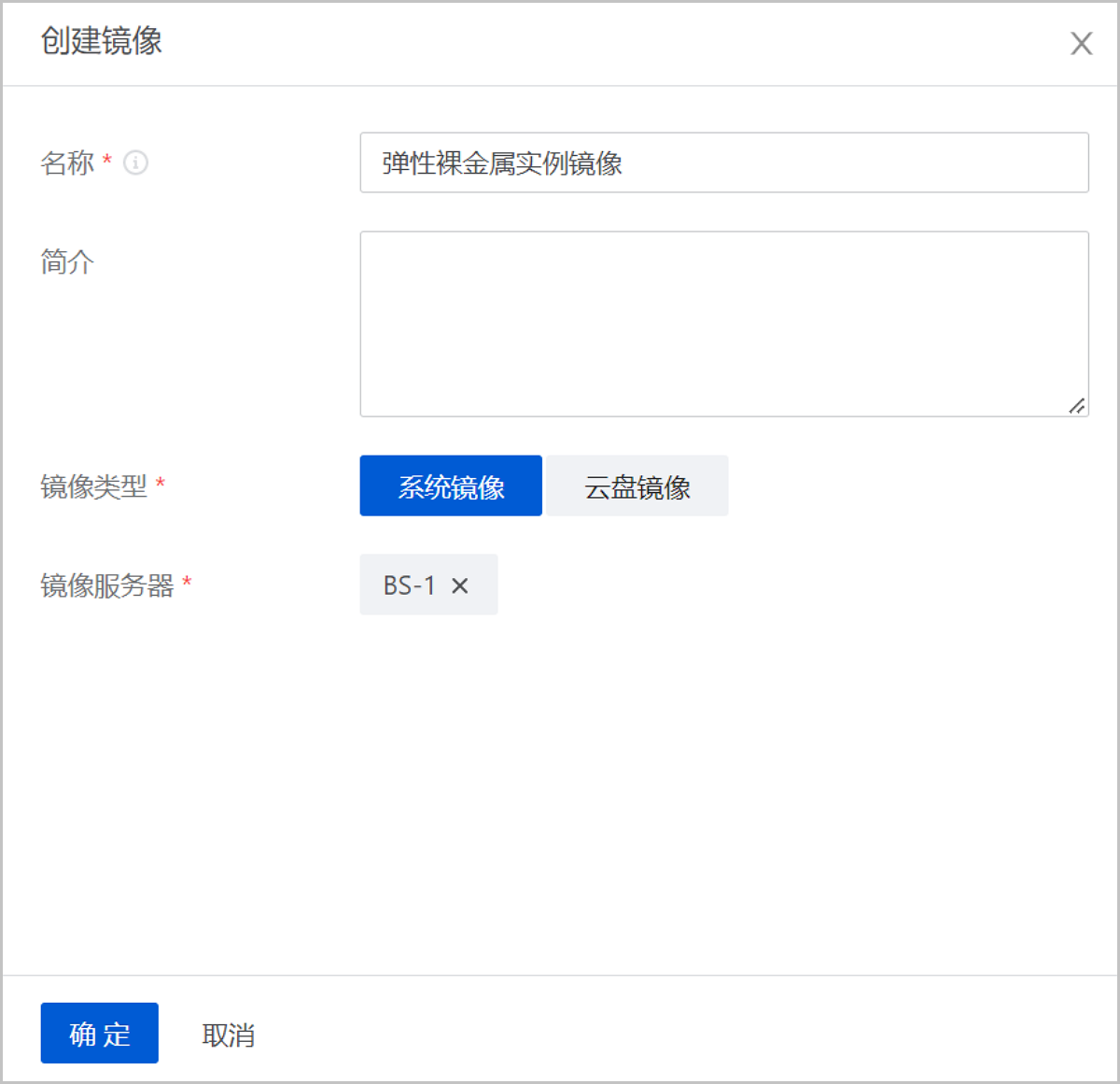

    图 7所示:
    图 7. 创建弹性裸金属镜像


  2. 进入该弹性裸金属镜像详情页,打开支持弹性裸金属实例开关,确保镜像可用于创建弹性裸金属实例。

使用Windows物理服务器进行镜像制作

镜像制作前,需确保Windows物理服务器满足以下条件:
  • 推荐使用预备用作裸金属节点的物理服务器进行镜像制作,避免出现兼容适配问题。
  • 若裸金属节点服务器为x86架构,且使用Windows 2012之后系统制作镜像,可提前获取镜像改造文件zstack-bm2-win-en.bat以及依赖包ZStackBaremetalAgent、以及tightvnc.msi
    说明: 可联系官方技术支持获取以上文件和依赖包。

使用Windows物理服务器进行镜像制作主要分为镜像改造和镜像生成两个过程:

镜像改造

不同系统支持使用不同方式进行镜像改造。
  • 若裸金属节点服务器为x86架构,且使用Windows 2012之后系统制作镜像,可通过脚本方法快速改造镜像:
    1. 进入Windows裸金属节点服务器系统,将zstack-bm2-win-cn.batZStackBaremetalAgent.exetightvnc.msi下载至同一目录下
    2. 以管理员身份运行zstack-bm2-win-cn.bat文件改造镜像。镜像改造过程中,会提示安装ZStackBaremetalAgent.exetightvnc.msi,点击安装即可。
  • 若裸金属节点服务器为ARM架构或使用Windows 2012之前系统,可参考以下步骤制作镜像:

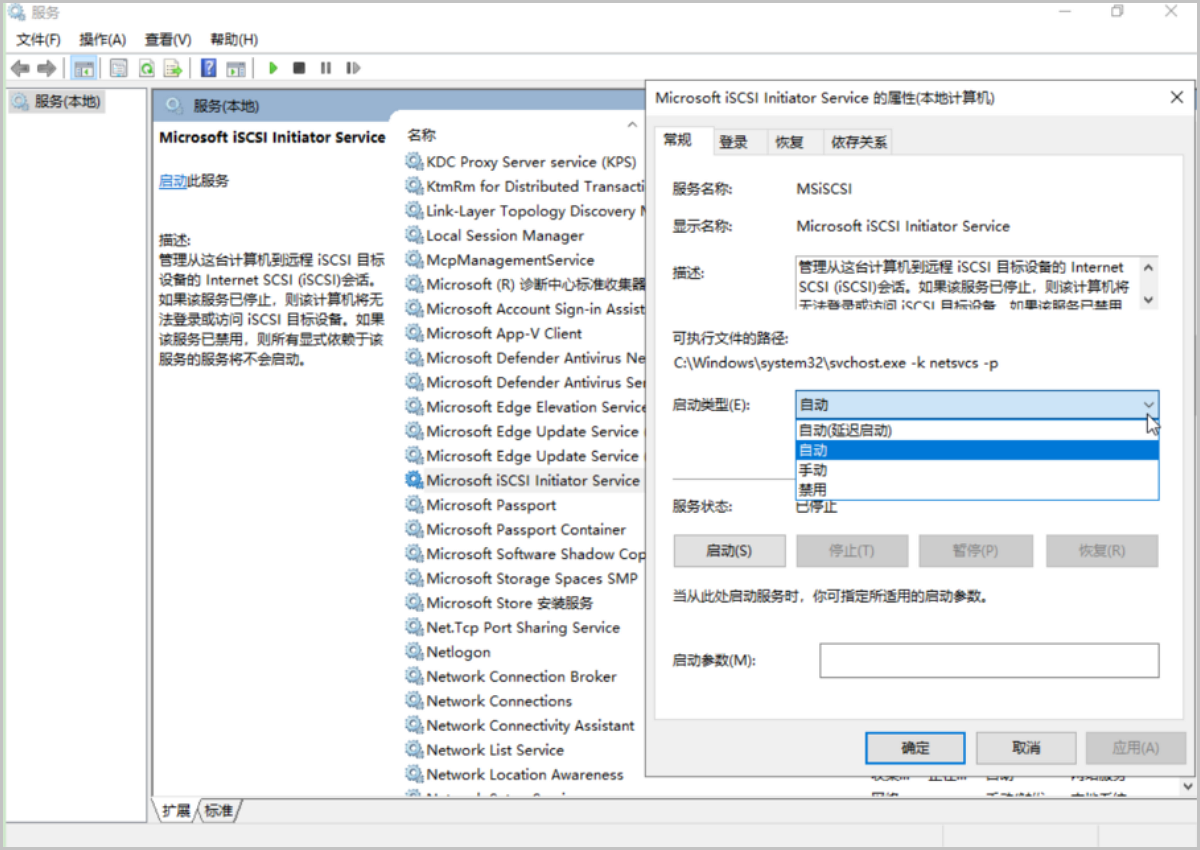

    1. 将iscsi-initiator服务设置为默认启动:

      使用uniqueid命令改造后,仅仅做到iSCSI盘能自动联机,启动时仍从本地启动,因此需手动将iscsi-initiator服务修改为默认启动。

      在Windows桌面搜索框中输入服务,打开服务窗口。点击Microsoft iSCSI Initiator Service,弹出Microsoft iSCSI Initiator Service弹窗。点击常规,将启动类型设置为自动

      图 1所示:
      图 1. 修改默认启动

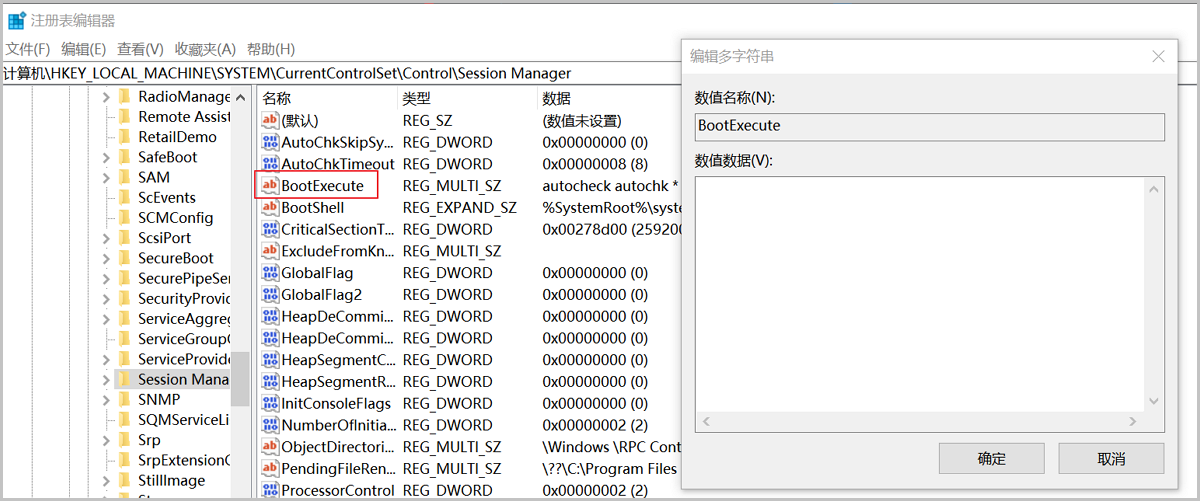

    2. 删除Windows系统开机自检注册表:

      Win+R输入regedit打开注册表,查找HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager,在右侧查找点击BootExecute项目,清空数值数据后点击确定。

      图 2所示:
      图 2. 删除Windows系统开机自检注册表


    3. 将网卡VLAN ID配置为0(仅对于Windows 2016/2019操作系统):

      打开网络连接,点击属性 > Microsoft 网络客户端 > 配置 > 高级,点击VLAN ID,将值设置为0

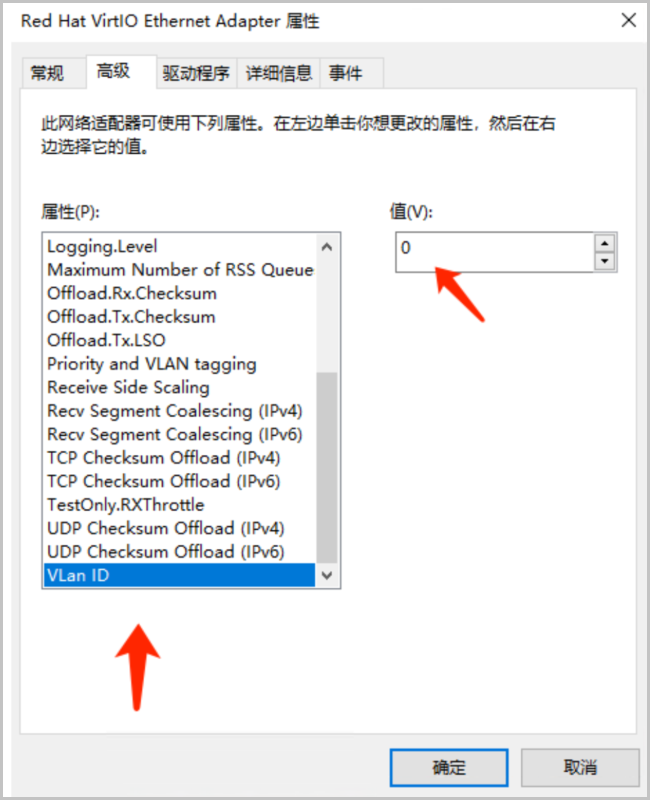

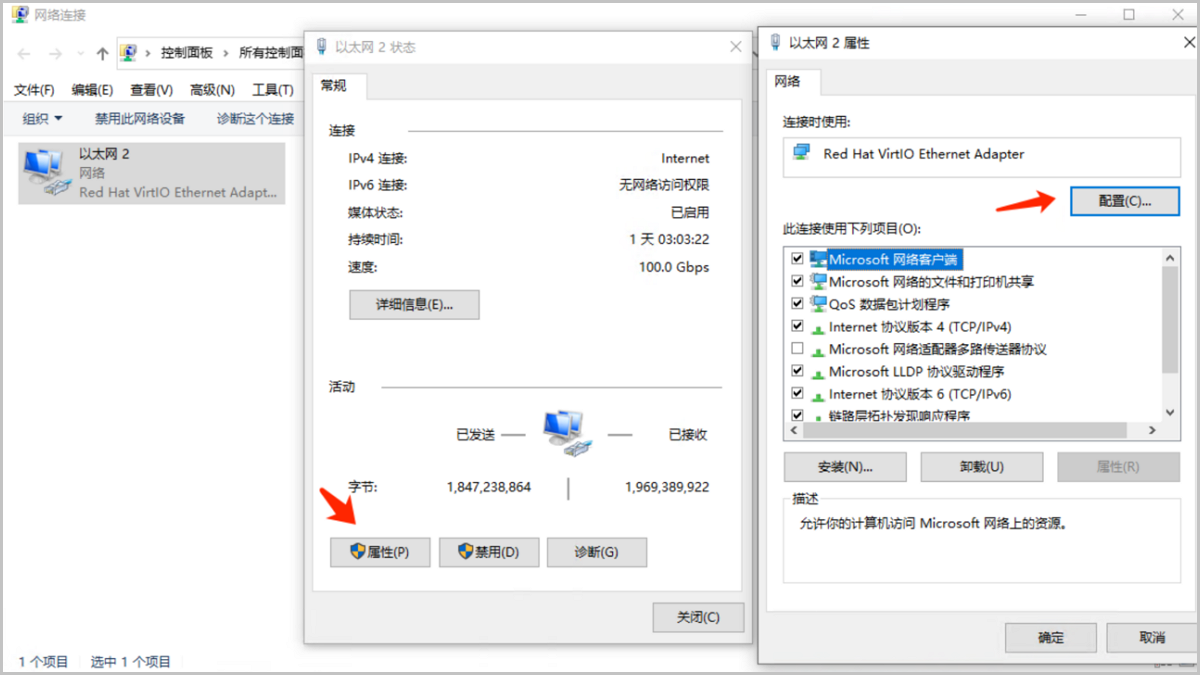

      图 3所示:
      图 3. 网卡VLAN ID配置为0




      说明: 若使用Windows 2016/2019操作系统,需将网卡的VLAN ID配置为0,否则网卡无法正常工作。
    4. 安装agent:

      将管理节点agent安装文件/opt/zstack-dvd/x86_64/h84r/bm2_agents/ ZStackBaremetalAgent.exe传输至制作镜像的Windows物理服务器中,并双击执行安装。

      说明: 若未安装agent,使用镜像创建弹性裸金属实例后将无法打开控制台。

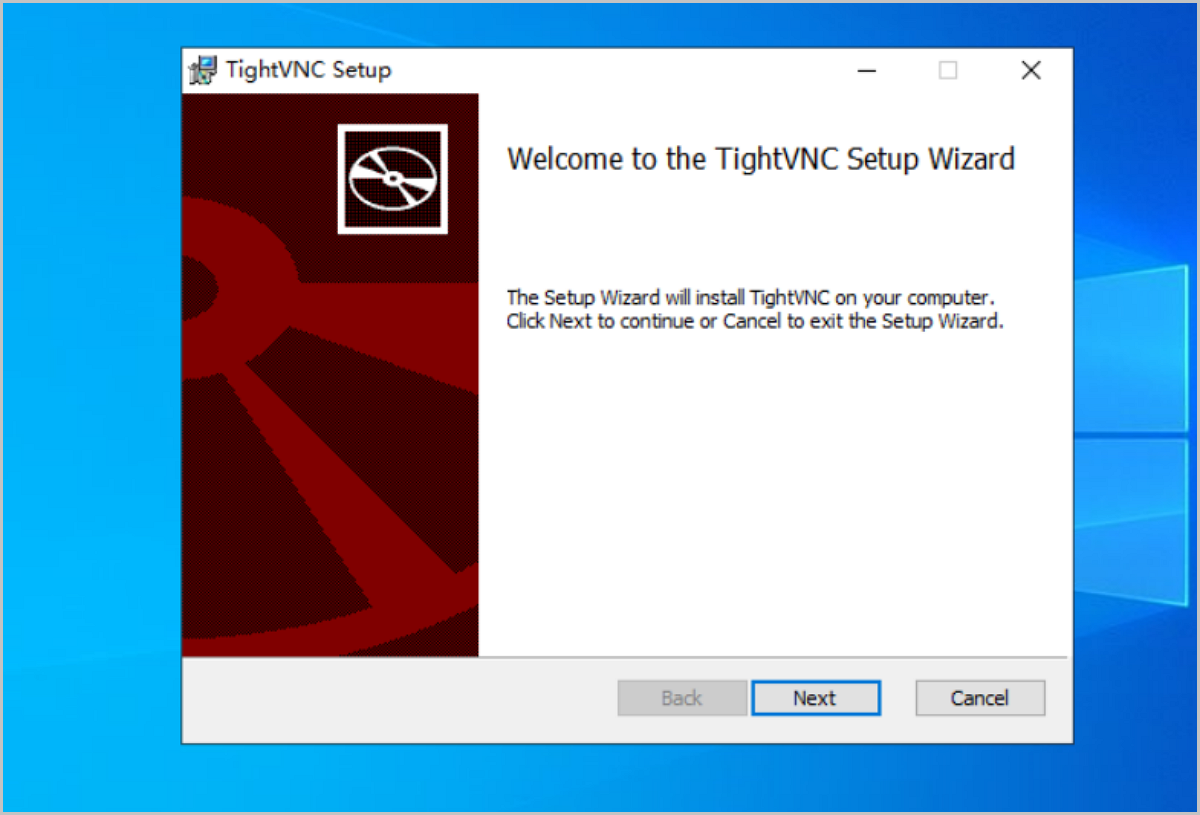

    5. 安装tightvnc:

      下载tightvnc安装包至物理服务器,并双击执行安装。

      图 4
      图 4. 安装tightvnc


      说明: 若未安装tightvnc,使用镜像创建弹性裸金属实例后将无法打开控制台。
    6. 确保PXE网口的网卡已启动DHCP服务。

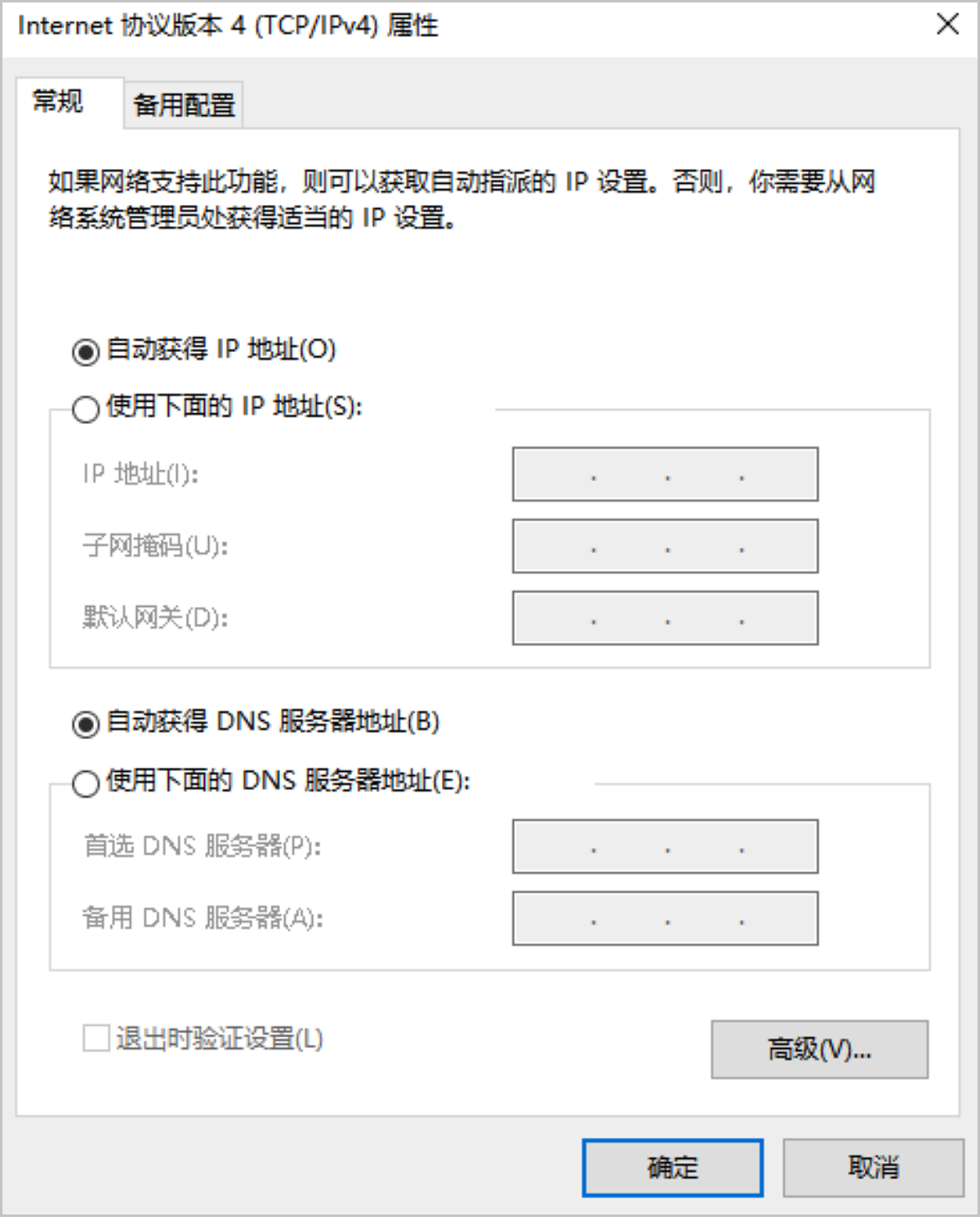

      图 5所示:
      图 5. 开启DHCP服务


镜像生成

支持使用不同软件生成镜像。下文主要介绍disk2vhd软件制作方式。
  • 使用disk2vhd生成镜像步骤如下:
    1. 挂载EFI分区:
      diskpart > list disk  //列出磁盘 > select disk 0  //选择第0个磁盘,即系统盘C盘 > list partition  //列出分区 > select partition 2  //选择第2个分区,系统EFI分区 >  assign letter=g  //挂载到卷号g
      说明: 若用于生成镜像的软件(例如disk2vhd)可直接识别EFI分区,可跳过此步骤。

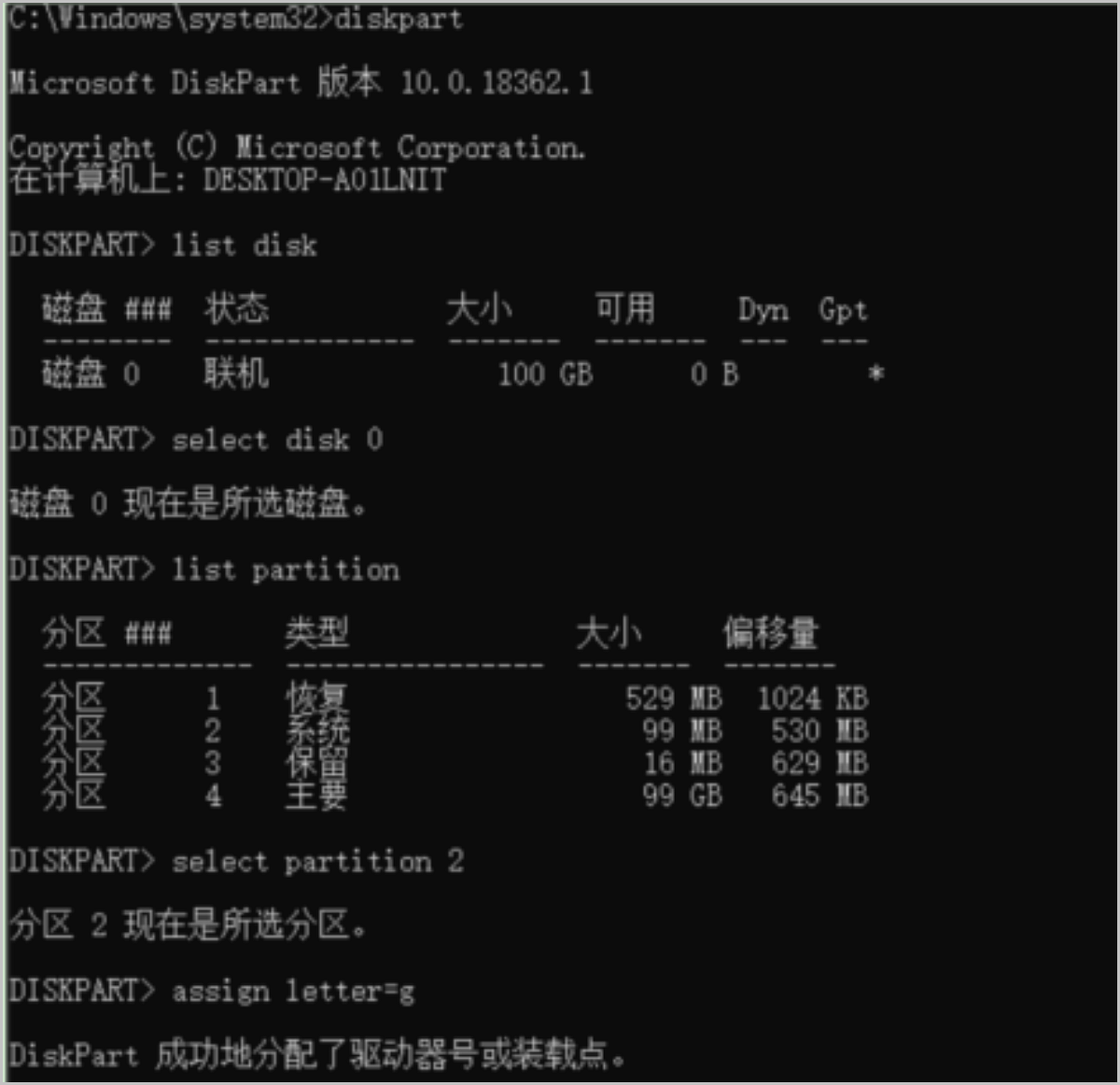

      图 6所示:
      图 6. 挂载EFI分区

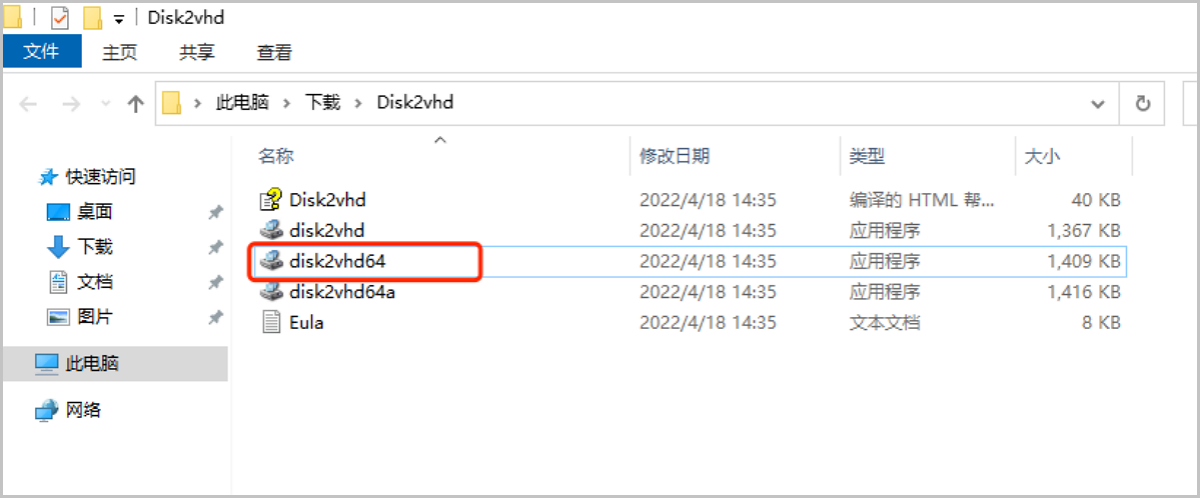

    2. 下载disk2vhd:

      下载disk2vhd安装包至待制作镜像的Windows物理服务器中。

      图 7所示:
      图 7. 启动disk2vhd

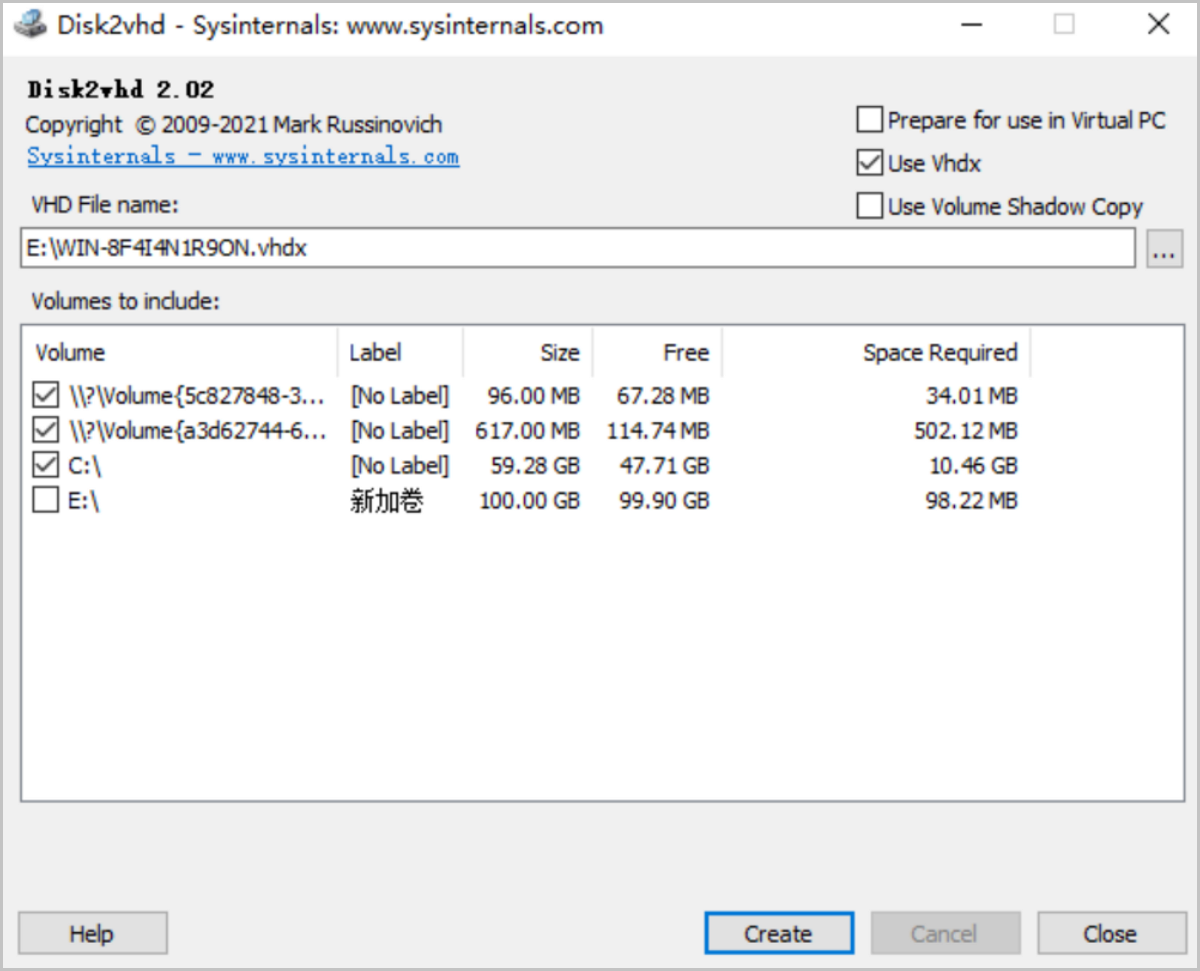

    3. 制作系统盘镜像vhdx:

      双击运行disk2vhd64程序,选择镜像存放路径,并点击Create制作系统盘镜像vhdx。

      图 8所示:
      图 8. 制作系统盘镜像vhdx

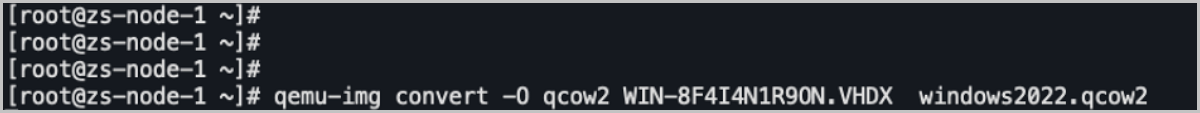

    4. 将vhdx镜像传输至网关节点或者其他存在qemu-img工具的系统中,执行以下命令将vhdx镜像转换至qcow2格式:
      qemu-img convert -O qcow2 WIN-8F4I4N1R9ON.VHDX  windows2022.qcow2
      图 9所示:
      图 9. 转换镜像格式


    5. 将所制作的镜像传送至云平台镜像服务器供使用。
说明: 使用Windows镜像创建弹性裸金属实例后,首次启动时,建议先进入网络安全模式。该操作可以自动加载相关驱动,避免因驱动问题导致弹性裸金属实例启动失败。
