典型场景实践

本地灾备实践

场景设定：假定用户已在本地部署一套最新的ZStack Cloud私有云环境，并安装灾备服务模块。现计划添加一台本地备份服务器用于一台带非共享云盘业务云主机的灾备。数据备份至本地服务器后，由于误操作彻底删除业务云主机，导致Web服务（http://192.168.1.1）中断和数据丢失。用户将本地备份服务器的备份数据还原后，业务和数据恢复正常。

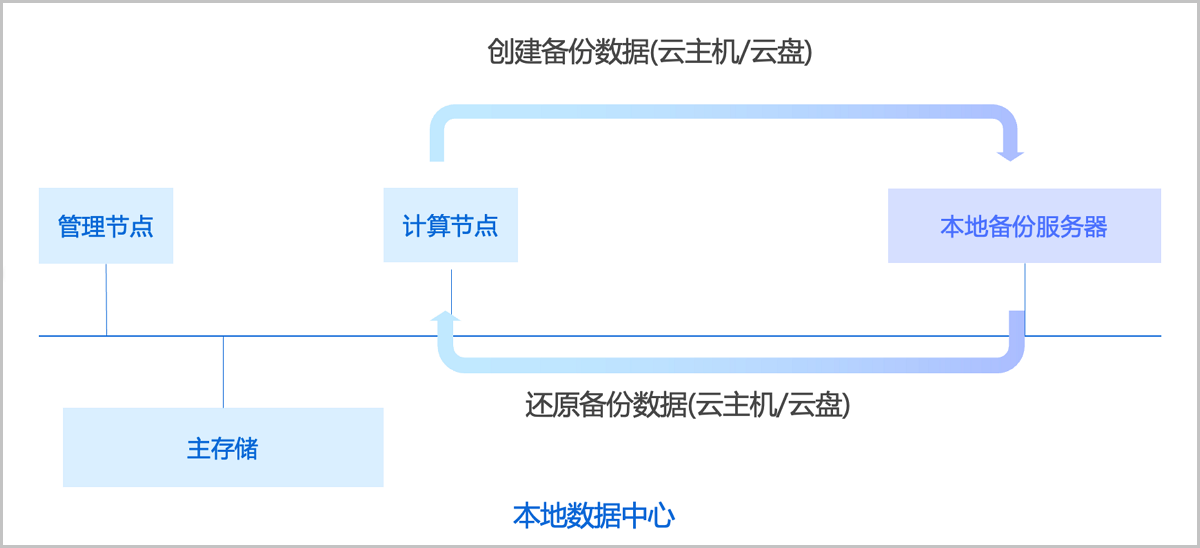

场景拓扑如图 1所示：

本地备份服务器配置信息如下：

表 1. 本地备份服务器配置信息
本地备份服务器	配置信息
备份服务器IP	192.168.0.1
挂载路径	/remote_ds
SSH端口	22
用户名	root
密码	password
备份网络	192.168.0.0/24

具体实践流程如下：

添加本地备份服务器。
创建云主机备份任务。
查看本地备份数据和当前业务状态。
误操作彻底删除云主机。
还原云主机和云盘备份数据至本地。
验证业务恢复。

添加本地备份服务器。
在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 本地备份服务器，进入本地备份服务器界面。点击添加本地备份服务器，弹出添加本地备份服务器界面。
可参考以下示例输入相应内容：
- 添加方式：选择添加服务器
- 名称：填写本地备份服务器名称
- 简介：可选项，备注相关信息
- 备份服务器IP：填写本地备份服务器的IP地址，本场景填写192.168.0.1
  说明: 本地备份服务器需与管理节点使用相同的操作系统。
- 挂载路径：填写本地备份服务器上挂载存储的挂载路径，本场景填写/remote_ds
- SSH端口：默认为22
- 用户名：本场景填写root
- 密码：输入对应的用户密码，本场景填写password
- 备份网络：本场景填写192.168.0.0/24
- 备份数据：选择是否扫描已有备份数据，本场景无需扫描备份数据
如图 2所示：
图 2. 添加本地备份服务器
创建云主机备份任务。

在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务 > 备份任务，进入备份任务界面。点击云主机/云盘 > 创建备份任务，弹出创建备份任务界面。

创建备份任务分为以下四步：

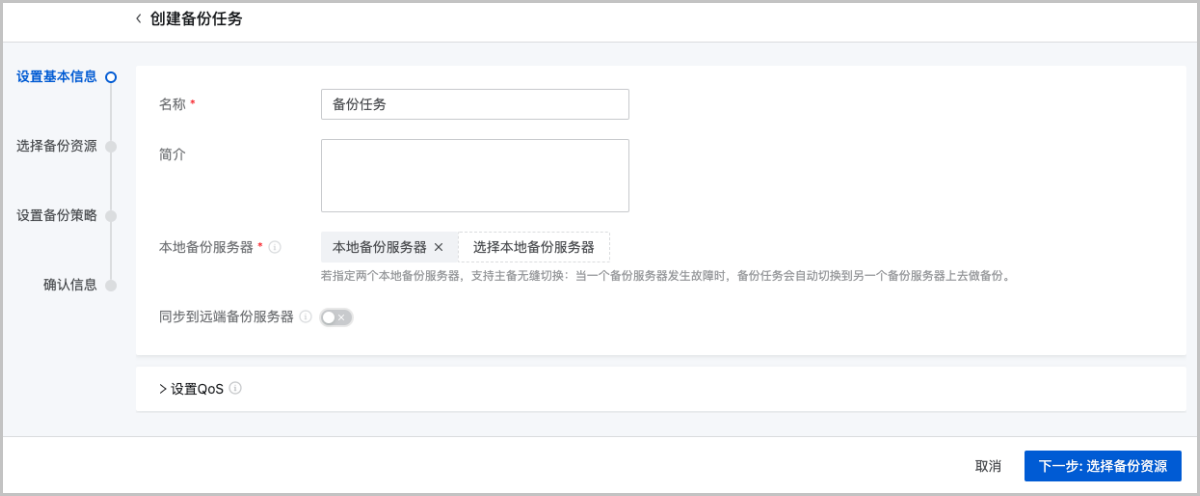

1. 设置基本信息。
  可参考以下示例输入相应内容：
  - 名称：设置备份任务名称
  - 简介：可选项，备注相关信息
  - 本地备份服务器：本场景选择已添加的本地备份服务器
  - 同步到远端备份服务器：本场景不同步至远端备份服务器
  - 设置QoS：可选项，支持对本地云主机/云盘的备份任务设置网络QoS和磁盘QoS，本场景无需限制QoS
  如图 3所示：
  图 3. 设置基本信息

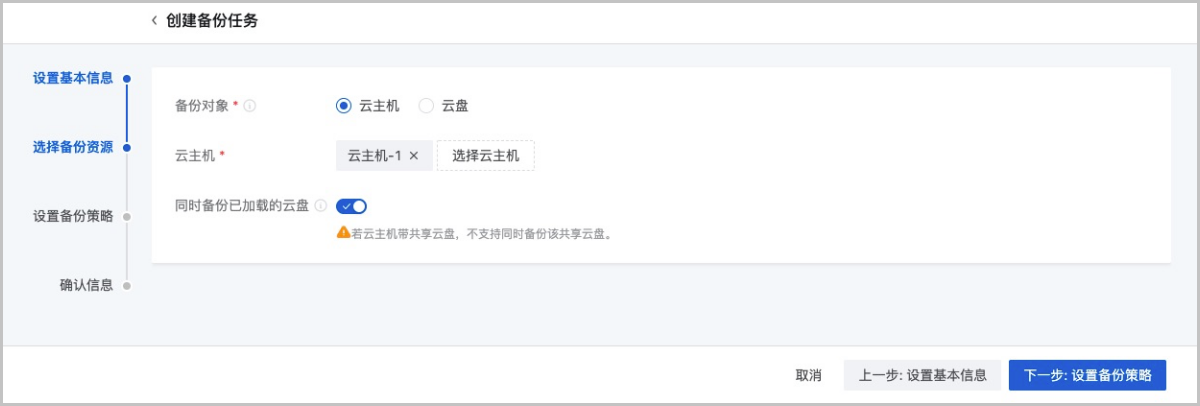

2. 选择备份资源。
  可参考以下示例输入相应内容：
  - 备份对象：选择备份对象，本场景选择云主机
  - 云主机：选择业务云主机创建备份任务
  - 同时备份已加载的云盘：本场景同时备份已加载的云盘
  如图 4所示：
  图 4. 选择备份资源

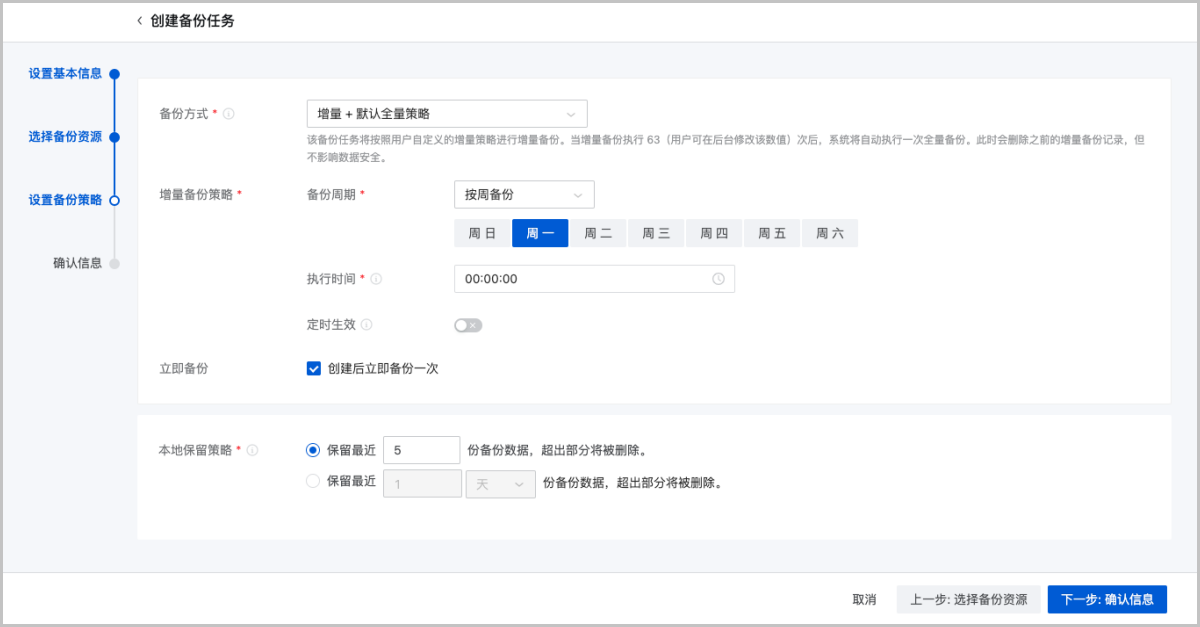

3. 设置备份策略。
  可参考以下示例输入相应内容：
  - 备份方式：本场景选择增量 + 默认全量策略
  - 增量备份策略：自定义设置增量备份策略，本场景选择按周备份：

    备份周期：选择备份周期，本场景选择每周一备份

    执行时间：本场景选择00:00:00开始执行

    定时生效：本场景不设置定时生效
  - 立即备份：本场景选择创建后立即备份一次
  - 本地保留策略：本场景选择备份保留最近5份备份数据
  如图 5所示：
  图 5. 设置备份策略

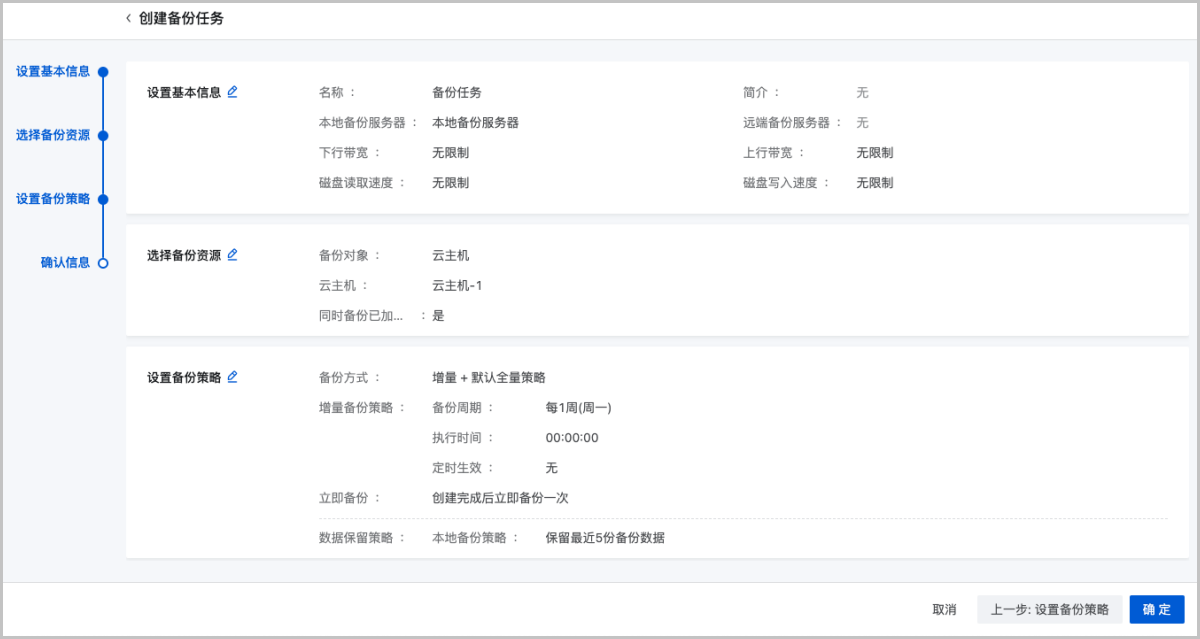

4. 确认信息。

  查看将要创建的备份任务，支持跳转修改。

  如图 6所示：
  图 6. 确认提交
查看本地备份数据和当前业务状态。

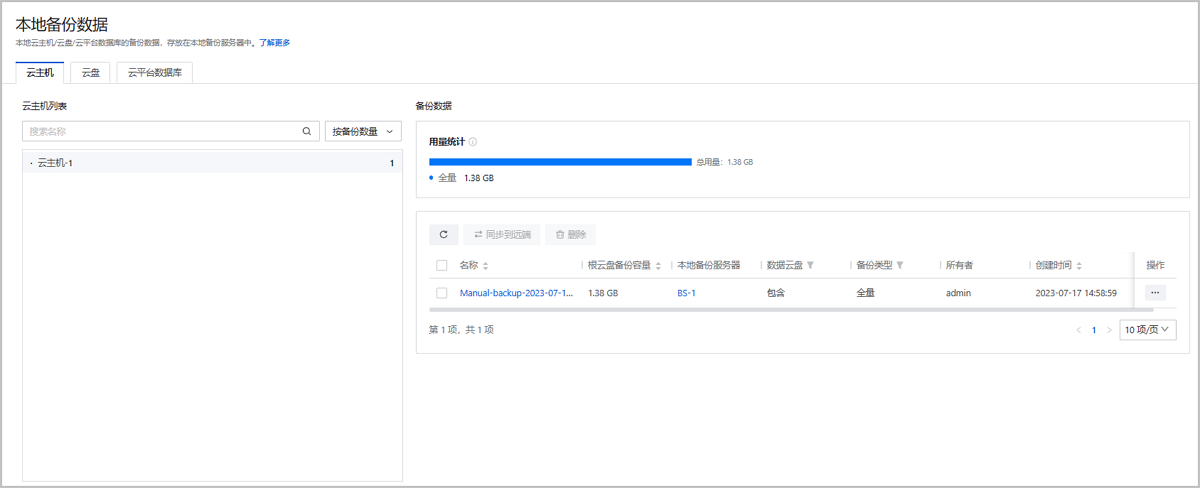

1. 查看云主机备份数据。

  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 本地备份数据，进入本地备份数据界面，确认业务云主机备份已完成。

  如图 7所示：
  图 7. 云主机备份数据

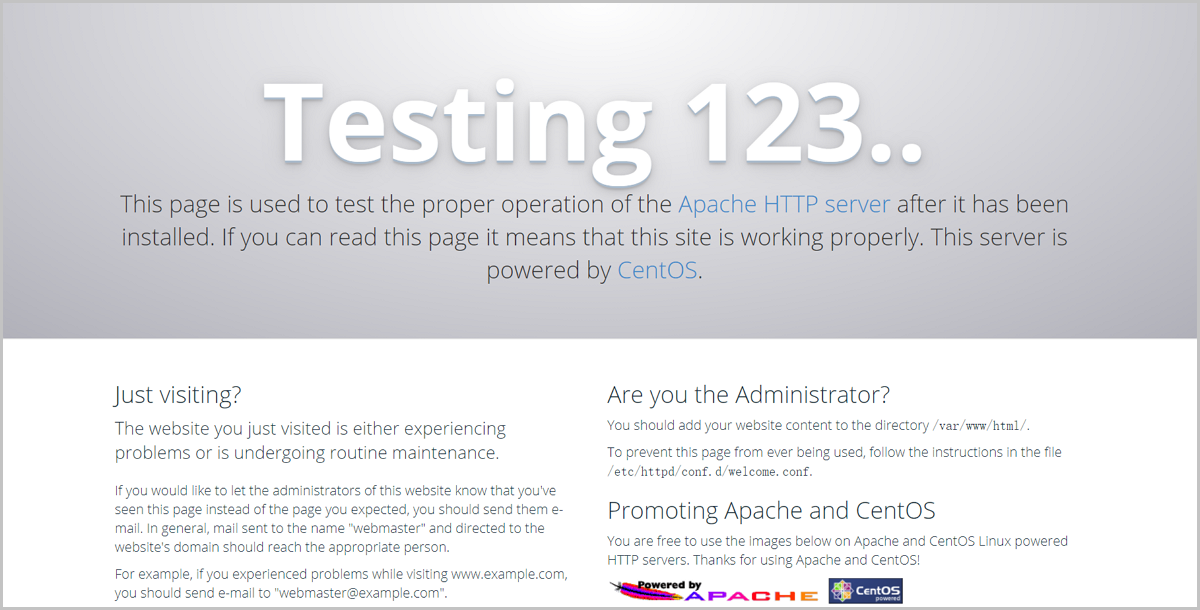

2. 查看当前业务状态。

  使用浏览器访问Web服务URL，确认当前云主机可正常提供Web服务并且数据正常。

  如图 8所示：
  图 8. Web服务

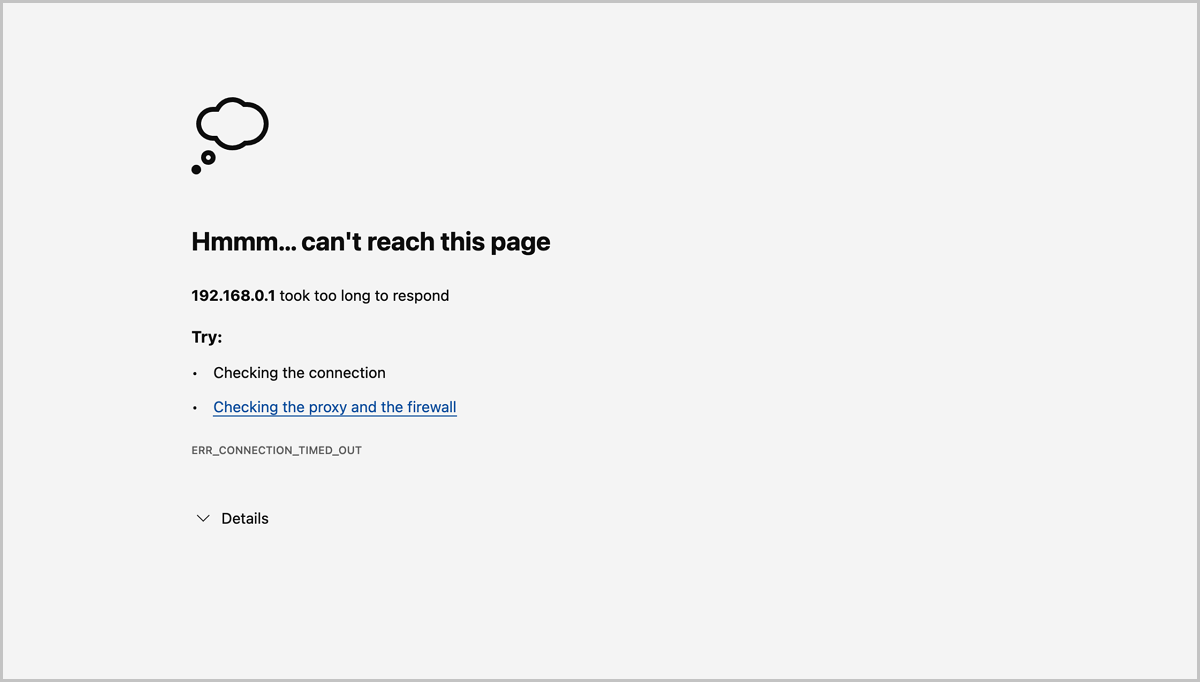

误操作彻底删除云主机。

在ZStack Cloud中，由于误操作导致彻底删除云主机，此时Web服务中断。

如图 9所示：
图 9. Web服务中断

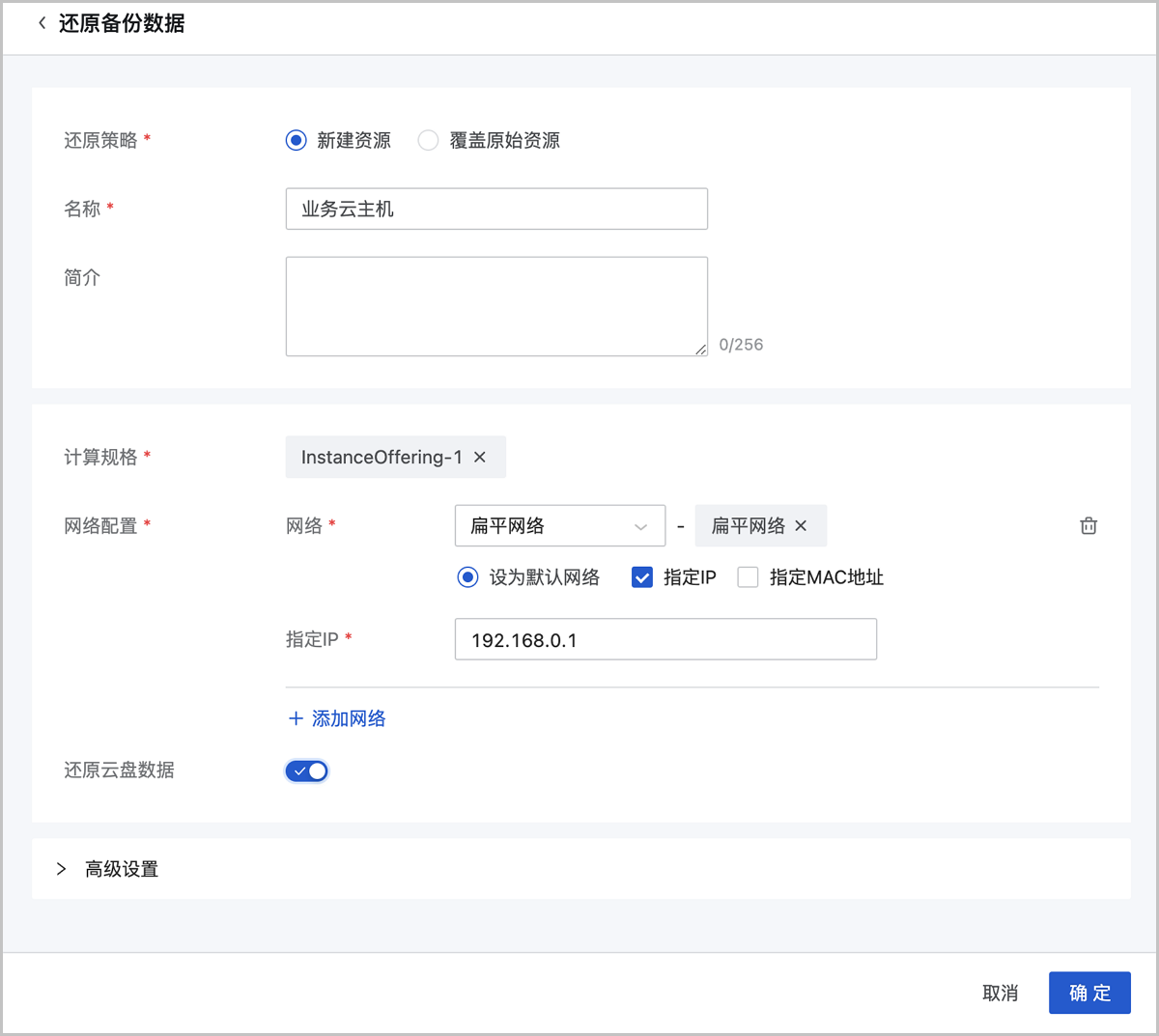

还原云主机和云盘备份数据至本地。
在ZStack Cloud私有云主菜单，点击平台运维 > 灾备管理 > 备份服务 > 本地备份数据 > 云主机，进入本地备份数据界面，点击操作 > 还原，进入还原备份数据界面。
可参考以下示例输入相应内容：
- 还原策略：本场景选择新建资源
- 名称：填写资源名称
- 简介：可选项，备注相关信息
- 计算规格：选择云平台已有的计算规格
- 网络配置：选择创建云主机使用的三层网络及相关配置，需配置以下参数：
  - 网络：选择创建云主机使用的三层网络，本场景选择扁平网络
  - 设为默认网络：若同时添加多个网络配置，可指定默认网络
  - 指定IP：可选项，可自定义配置云主机IP地址，本场景指定为192.168.1.1
  - 指定MAC地址：可选项，可自定义配置云主机MAC地址，本场景默认自动配置
- 还原云盘数据：可选项，可选择还原云主机同时是否还原已挂载云盘，本场景选择同时还原已挂载云盘
- 高级设置：设置还原备份数据高级策略，本场景采用默认策略值
如图 10所示：
图 10. 还原备份数据
验证业务恢复。

使用浏览器访问Web服务URL，确认当前云主机可正常提供Web服务并且数据正常。

如图 8所示：
图 11. Web服务

至此，本地灾备场景实践介绍完毕。

异地灾备实践

场景设定：假定用户已在本地部署一套最新的ZStack Cloud私有云环境，并安装灾备服务模块。现计划添加一台本地备份服务器和一台远端备份服务器用于一台带非共享云盘业务云主机的灾备。数据备份至本地服务器并成功同步至ZONE-1区域的远端服务器后，由于误操作彻底删除业务云主机，导致Web服务（http://192.168.1.1）中断和数据丢失，且本地备份服务器存储损毁。用户使用远端备份服务器的备份数据还原后，业务和数据恢复正常。

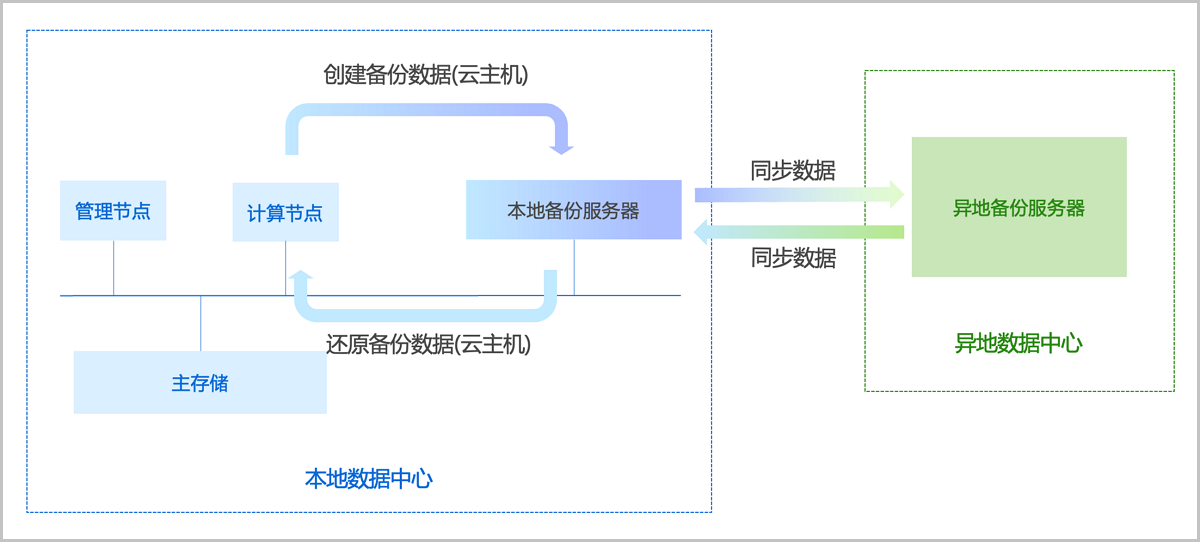

场景拓扑如图 1所示：

备份服务器配置信息如下：

表 1. 本地备份服务器配置信息
本地备份服务器	配置信息
备份服务器IP	192.168.0.1
挂载路径	/remote_ds
SSH端口	22
用户名	root
密码	password
备份网络	192.168.0.0/24

表 2. 远端备份服务器配置信息
远端备份服务器	配置信息
备份服务器IP	172.20.0.1
挂载路径	/remote_ds
SSH端口	22
用户名	root
密码	password

具体实践流程如下：

添加备份服务器。
创建云主机备份任务。
查看本地备份数据和当前业务状态。
误操作彻底删除云主机。
还原云主机和云盘备份数据。
验证业务恢复。

添加本地备份服务器。
1. 添加本地备份服务器。
  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 本地备份服务器，进入本地备份服务器界面。点击添加本地备份服务器，弹出添加本地备份服务器界面。
  可参考以下示例输入相应内容：
  - 添加方式：选择添加服务器
  - 名称：填写本地备份服务器名称
  - 简介：可选项，备注相关信息
  - 备份服务器IP：填写本地备份服务器的IP地址，本场景填写192.168.0.1
    说明: 本地备份服务器需与管理节点使用相同的操作系统。
  - 挂载路径：填写本地备份服务器的挂载路径，本场景填写/remote_ds
  - SSH端口：默认为22
  - 用户名：本场景填写root
  - 密码：输入对应的用户密码，本场景填写password
  - 备份网络：本场景填写192.168.0.0/24
  - 备份数据：选择是否扫描已有备份数据，本场景无需扫描备份数据
  如图 2所示：
  图 2. 添加本地备份服务器
2. 添加远端备份服务器。
  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 远端备份服务器，进入远端备份服务器界面。点击添加远端备份服务器，弹出添加远端备份服务器界面。
  可参考以下示例输入相应内容：
  - 名称：填写远端备份服务器名称
  - 简介：可选项，可留空不填
  - 类型：选择添加远端备份服务器类型，本场景选择异地备份
  - 区域：选择远端备份服务器挂载的区域，本场景选择ZONE-1区域
  - 备份服务器IP：填写远端备份服务器的IP地址，本场景为172.20.0.1
    说明: 远端备份服务器需与ZStack Cloud管理节点使用相同的操作系统。
  - 挂载路径：填写远端备份服务器的挂载路径，本场景为/remote_ds
  - SSH端口：默认为22
  - 用户名：本场景填写root
  - 密码：输入对应的用户密码，本场景填写password
    如图 3所示：
    图 3. 添加远端备份服务器
创建云主机备份任务。

在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务 > 备份任务，进入备份任务界面。点击云主机/云盘 > 创建备份任务，弹出创建备份任务界面。

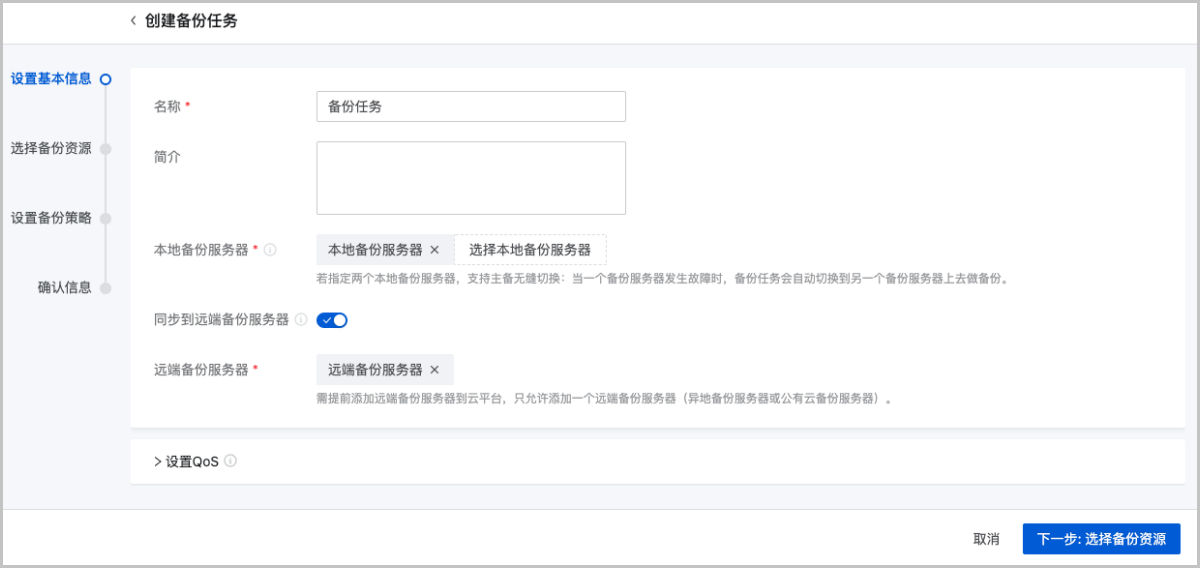

1. 设置基本信息。
  可参考以下示例输入相应内容：
  - 名称：设置备份任务名称
  - 简介：可选项，备注相关信息
  - 本地备份服务器：本场景选择已添加的本地备份服务器
  - 同步到远端备份服务器：选本场景同步至远端备份服务器
  - 远端备份服务器：选择远端备份服务器
  - 设置QoS：可选项，支持对本地云主机/云盘的备份任务设置网络QoS和磁盘QoS，本场景无需限制QoS
  如图 4所示：
  图 4. 设置基本信息
2. 选择备份资源。
  可参考以下示例输入相应内容：
  - 备份对象：选择备份对象，本场景选择云主机
  - 云主机：选择业务云主机创建备份任务
  - 同时备份已加载的云盘：本场景同时备份已加载的云盘
  如图 5所示：
  图 5. 选择备份资源

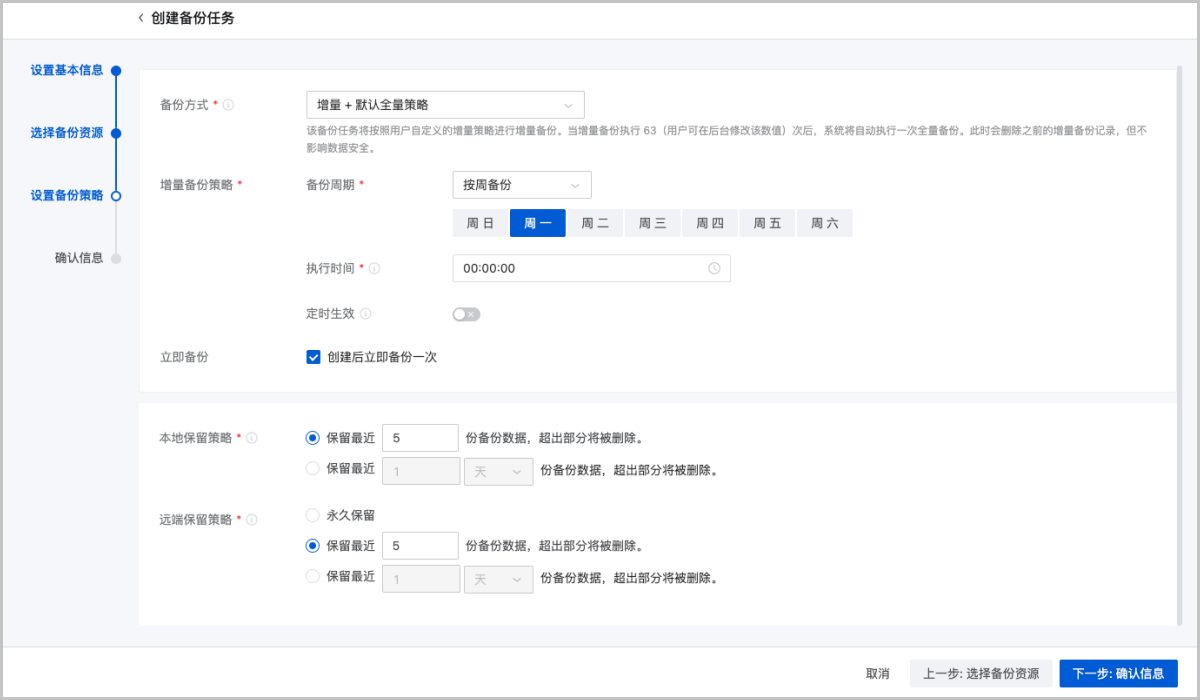

3. 设置备份策略。
  可参考以下示例输入相应内容：
  - 备份方式：本场景选择增量 + 默认全量策略
  - 增量备份策略：自定义设置增量备份策略，本场景选择按周备份：

    备份周期：选择备份周期，本场景选择每周一备份

    执行时间：本场景选择00:00:00开始执行

    定时生效：本场景不设置定时生效
  - 立即备份：本场景选择创建后立即备份一次
  - 本地保留策略：本场景选择备份保留最近5份备份数据
  - 远端保留策略：本场景选择保留最近5份备份数据
  如图 6所示：
  图 6. 设置备份策略
4. 确认信息。

  查看将要创建的备份任务，支持跳转修改。

  如图 7所示：
  图 7. 确认提交
查看本地备份数据和当前业务状态。
1. 查看云主机备份数据。

  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务 > 本地备份数据，进入本地备份数据界面，确认业务云主机备份已完成。

  如图 8所示：
  图 8. 云主机备份数据

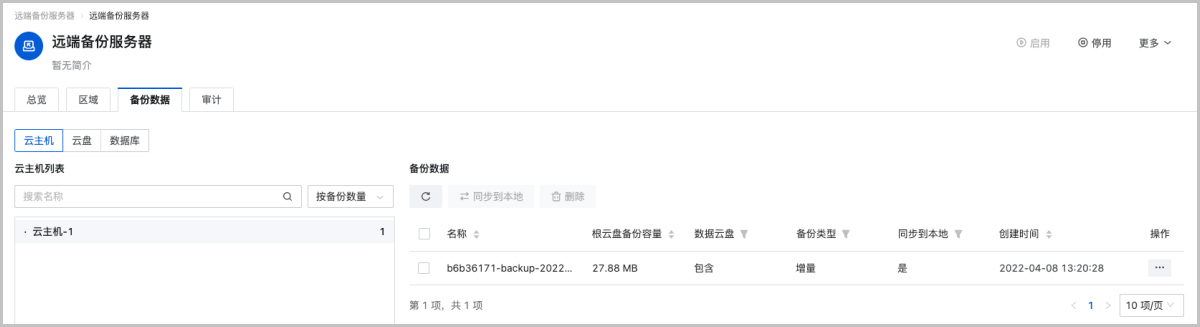

2. 查看远端备份服务器备份数据。

  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 远端备份服务器。点击远端备份服务器名称，进入远端备份服务器详情页。在备份数据子页面，确认业务云主机备份已完成。

  如图 9所示：
  图 9. 远端备份服务器备份数据
3. 查看当前业务状态。

  使用浏览器访问Web服务URL，确认当前云主机可正常提供Web服务并且数据正常。

  如图 10所示：
  图 10. Web服务
彻底删除云主机。

在ZStack Cloud中，由于误操作导致彻底删除云主机，此时Web服务中断。

如图 11所示：
图 11. Web服务中断
还原云主机/云盘备份数据。
1. 同步异地备份数据至本地备份服务器。

  在ZStack Cloud私有云主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 远端备份服务器，进入远端备份服务器主界面。点击远端备份服务器名称，进入远端备份服务器详情页。在备份数据子页面，选中备份记录，进行同步到本地操作。
2. 还原云主机备份数据。
  在ZStack Cloud私有云主菜单，点击平台运维 > 灾备管理 > 备份服务 > 本地备份数据 > 云主机，进入本地备份数据界面。点击操作 > 还原，进入还原备份数据界面。
  可参考以下示例输入相应内容：
  - 还原策略：本场景选择新建资源
  - 名称：填写资源名称
  - 简介：可选项，备注相关信息
  - 计算规格：选择云平台已有的计算规格
  - 网络配置：选择创建云主机使用的三层网络及相关配置，需配置以下参数：

    网络：选择创建云主机使用的三层网络，本场景选择扁平网络

    设为默认网络：若同时添加多个网络配置，可指定默认网络

    指定IP：可选项，可自定义配置云主机IP地址，本场景指定为192.168.1.1

    指定MAC地址：可选项，可自定义配置云主机MAC地址，本场景默认自动配置
  - 还原云盘数据：可选项，可选择还原云主机同时还原已挂载云盘，本场景还原云盘数据
  - 高级设置：设置还原备份数据高级策略，本场景采用默认策略值
  如图 12所示：
  图 12. 还原备份数据
验证业务恢复。

使用浏览器访问Web服务URL，确认当前云主机可正常提供Web服务并且数据正常。

如图 10所示：
图 13. Web服务

至此，异地灾备场景实践介绍完毕。

公有云灾备实践

场景设定：假定用户已在本地部署一套最新的ZStack Cloud私有云环境，并安装灾备服务模块，且已购买阿里云ECS。现计划添加一个本地备份服务器，并将阿里云ECS用于公有云备份服务器。一台业务云主机数据备份至本地服务器并同步至ZONE-1区域的公有云备份服务器后，由于业务云主机数据被错误修改，导致Web服务（http://192.168.1.1）部分数据出错，且本地备份服务器存储损毁。使用公有云备份服务器的备份数据还原后数据恢复正常。

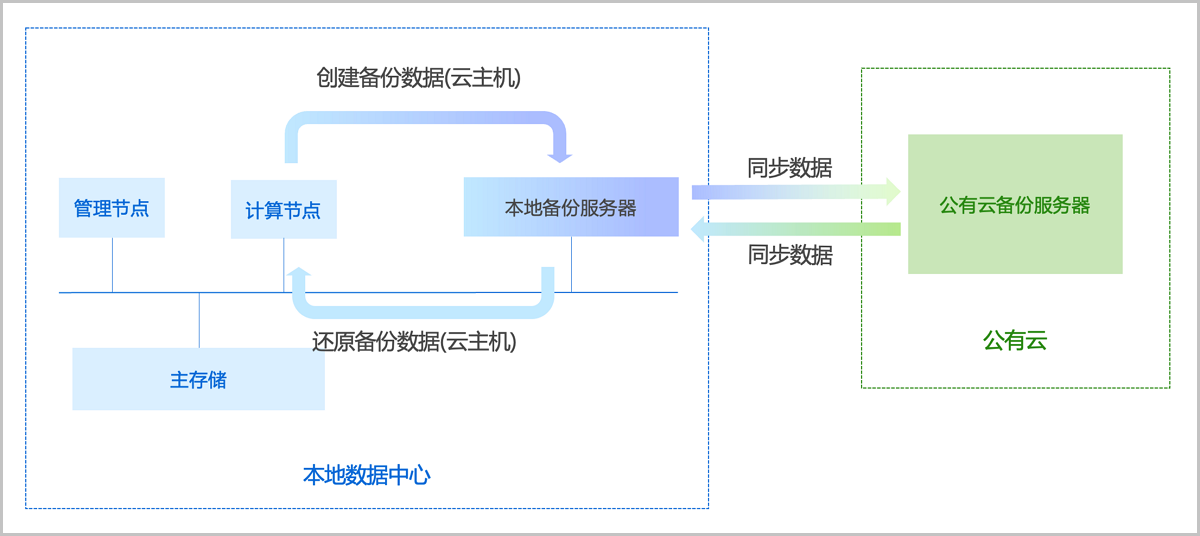

场景拓扑如图 1所示：

备份服务器配置信息如下：

表 1. 本地备份服务器配置信息
本地备份服务器	配置信息
备份服务器IP	192.168.0.1
挂载路径	/remote_ds
SSH端口	22
用户名	root
密码	password
备份网络	192.168.0.0/24

表 2. 公有云备份服务器配置信息
公有云备份服务器	配置信息
备份服务器IP	172.20.0.1
挂载路径	/public_ds
SSH端口	22
用户名	root
密码	password

公有云灾备实践场景基本流程如下：

准备一台阿里云ECS云主机作为公有云备份服务器。
添加备份服务器。
创建云主机备份任务。
查看备份数据和当前业务状态。
错误修改原有数据。
还原云主机备份数据。
验证云主机数据已恢复。

准备一台阿里云ECS云主机作为公有云备份服务器。

从官方网站获取标准化灾备镜像。
- 软件名称：ZStack-DS-4.8.10.qcow2
- 下载地址：点击这里
基于标准化灾备镜像创建ECS云主机
准备阿里云VPC环境，使用VPC下的虚拟交换机创建ECS实例并分配公网IP。
在阿里云控制台购买NAS存储。
在阿里云控制台上，选择产品与服务 > 存储 > 文件存储NAS，点击购买，选择区域、存储类型、协议类型等信息，并支付。

将购买的NAS存储手动挂载到ECS云主机。

登录ECS云主机控制台，执行以下命令将NAS存储挂载到ECS云主机：

[root@localhost ~]# mkdir /cloud_bs #创建挂载目录  [root@localhost ~]# mount -t nfs4 xxxxxxxxxx-snp66.cn-shanghai.nas.aliyuncs.com:/ /zstack_bs #在阿里云控制台上查看所购买NAS存储的挂载地址，例如：xxxxxxxxxx-snp66.cn-shanghai.nas.aliyuncs.com #将NAS存储挂载到/cloud_bs  [root@localhost ~]# df -h Filesystem                                       Size  Used Avail Use% Mounted on /dev/vda1                                         40G  3.7G   34G  10% / devtmpfs                                         488M     0  488M   0% /dev tmpfs                                            497M     0  497M   0% /dev/shm tmpfs                                            497M   50M  447M  11% /run tmpfs                                            497M     0  497M   0% /sys/fs/cgroup tmpfs                                            100M     0  100M   0% /run/user/0 xxxxxxxxxx-snp66.cn-shanghai.nas.aliyuncs.com:/  1.0P  292G  1.0P   1% /cloud_bs

添加备份服务器。
1. 添加本地备份服务器。
  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 本地备份服务器，进入本地备份服务器界面。点击添加本地备份服务器，弹出添加本地备份服务器界面。
  可参考以下示例输入相应内容：
  - 添加方式：选择添加服务器
  - 名称：填写本地备份服务器名称
  - 简介：可选项，备注相关信息
  - 备份服务器IP：填写本地备份服务器的IP地址，本场景填写192.168.0.1
  - 挂载路径：填写本地备份服务器的挂载路径，本场景填写/remote_ds
  - SSH端口：默认为22
  - 用户名：本场景填写root
  - 密码：输入对应的用户密码，本场景填写password
  - 备份网络：本场景填写192.168.0.0/24
  - 备份数据：选择是否扫描已有备份数据，本场景无需扫描备份数据
  如图 2所示：
  图 2. 添加本地备份服务器

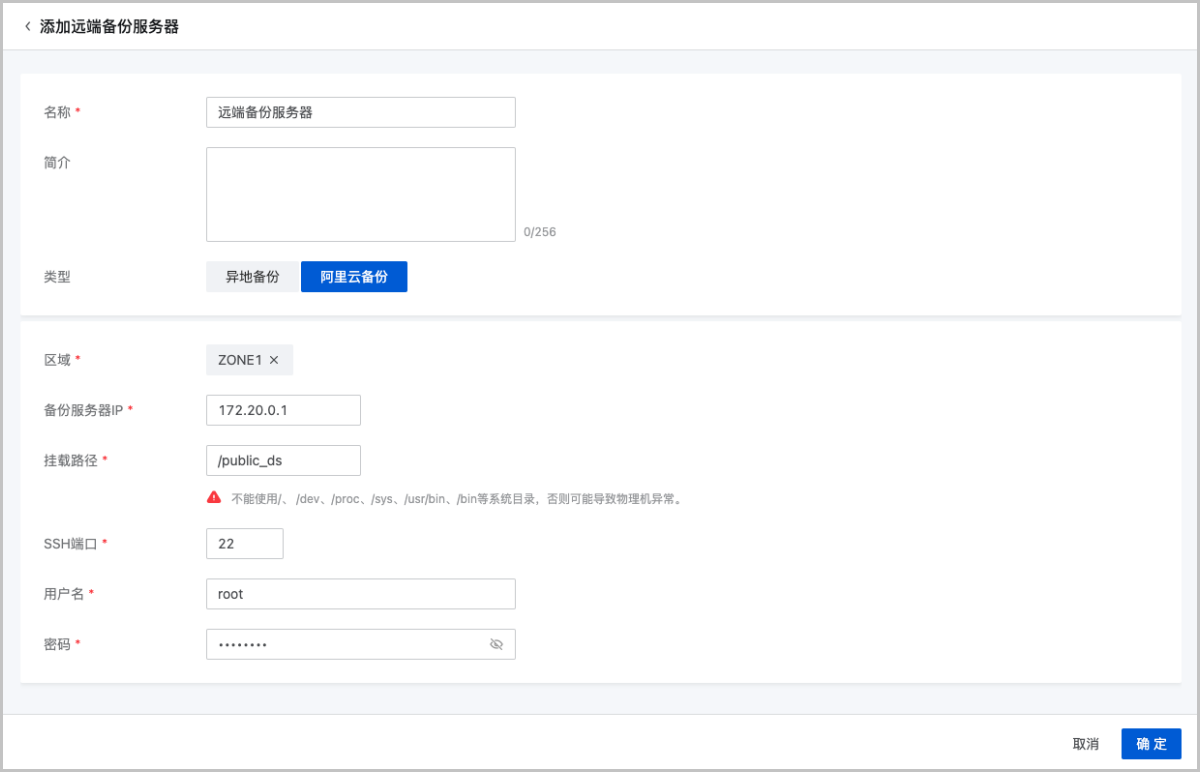

2. 添加公有云备份服务器。
  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 远端备份服务器，进入远端备份服务器界面。点击添加远端备份服务器，弹出添加远端备份服务器界面。
  可参考以下示例输入相应内容：
  - 名称：填写远端备份服务器名称
  - 简介：可选项，可留空不填
  - 类型：选择添加远端备份服务器类型，本场景选择阿里云备份
  - 区域：选择阿里云备份服务器挂载的区域，本场景选择ZONE-1区域
  - 备份服务器IP：填写阿里云备份服务器的IP地址，本场景为172.20.0.1
  - 挂载路径：填写阿里云备份服务器的挂载路径，本场景为/public_ds
  - SSH端口：默认为22
  - 用户名：本场景填写root
  - 密码：输入对应的用户密码，本场景填写password
    如图 3所示：
    图 3. 添加阿里云备份服务器
创建云主机备份任务。

在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务 > 备份任务，进入备份任务界面。点击云主机/云盘 > 创建备份任务，弹出创建备份任务界面。

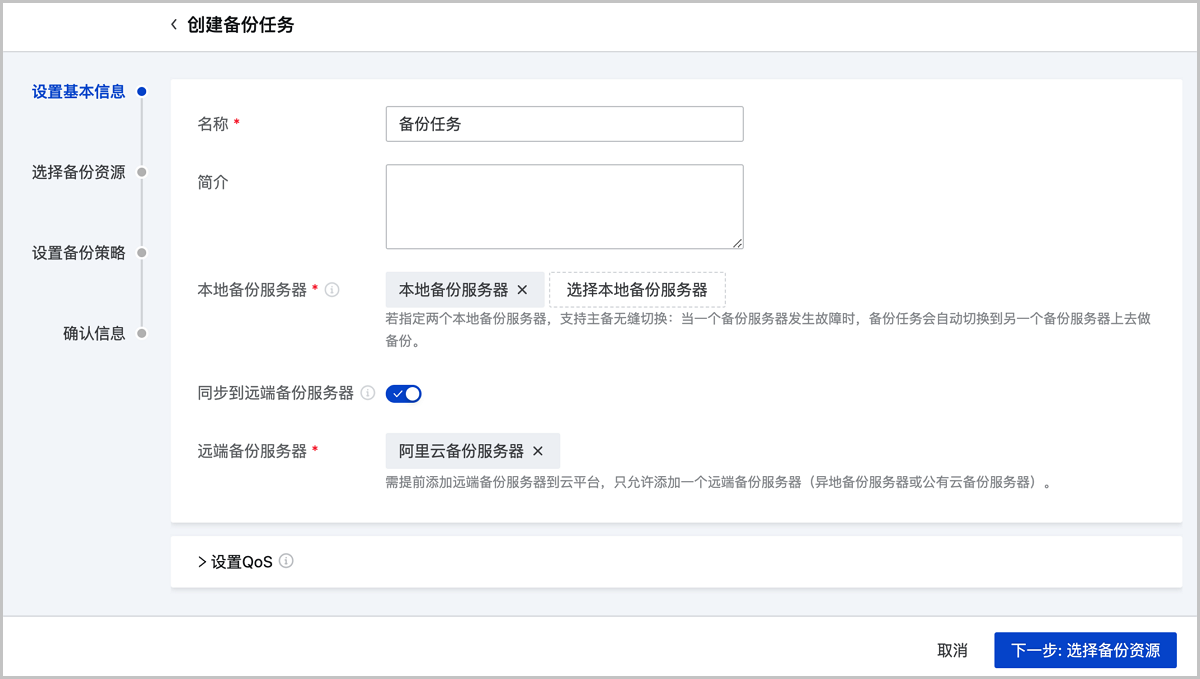

1. 设置基本信息。
  可参考以下示例输入相应内容：
  - 名称：设置备份任务名称
  - 简介：可选项，备注相关信息
  - 本地备份服务器：本场景选择已添加的本地备份服务器
  - 同步到远端备份服务器：本场景需同步至远端备份服务器
  - 远端备份服务器：选择阿里云备份服务器
  - 设置QoS：可选项，支持对本地云主机/云盘的备份任务设置网络QoS和磁盘QoS，本场景无需限制QoS
  如图 4所示：
  图 4. 设置基本信息

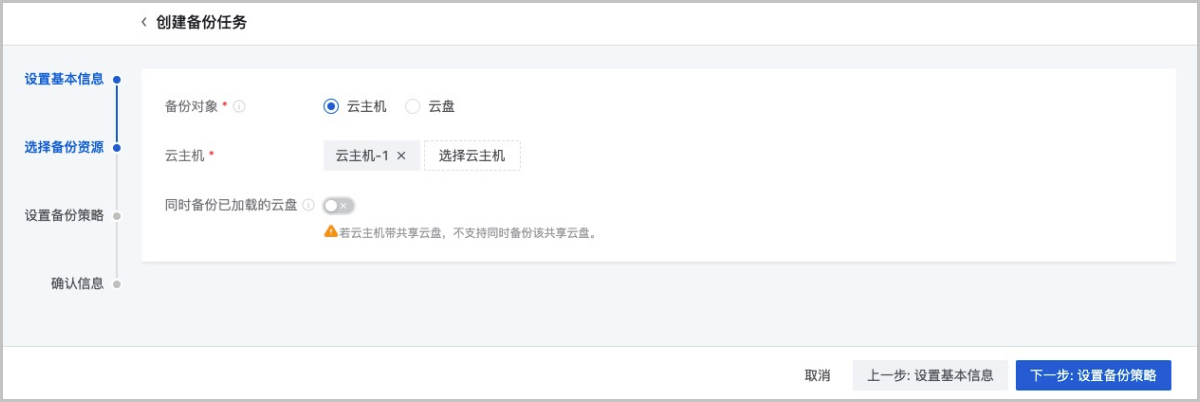

2. 选择备份资源。
  可参考以下示例输入相应内容：
  - 备份对象：选择备份对象，本场景选择云主机
  - 云主机：选择业务云主机创建备份任务
  - 同时备份已加载的云盘：本场景无需备份云盘
  如图 5所示：
  图 5. 选择备份资源
3. 设置备份策略。
  可参考以下示例输入相应内容：
  - 备份方式：本场景选择增量 + 默认全量策略
  - 增量备份策略：自定义设置增量备份策略，本场景选择按周备份：

    备份周期：选择备份周期，本场景选择每周一备份

    执行时间：本场景选择00:00:00开始执行

    定时生效：本场景不设置定时生效
  - 立即备份：本场景选择创建后立即备份一次
  - 本地保留策略：本场景选择备份保留最近5份备份数据
  - 远端保留策略：本场景选择保留最近5份备份数据
  如图 6所示：
  图 6. 设置备份策略

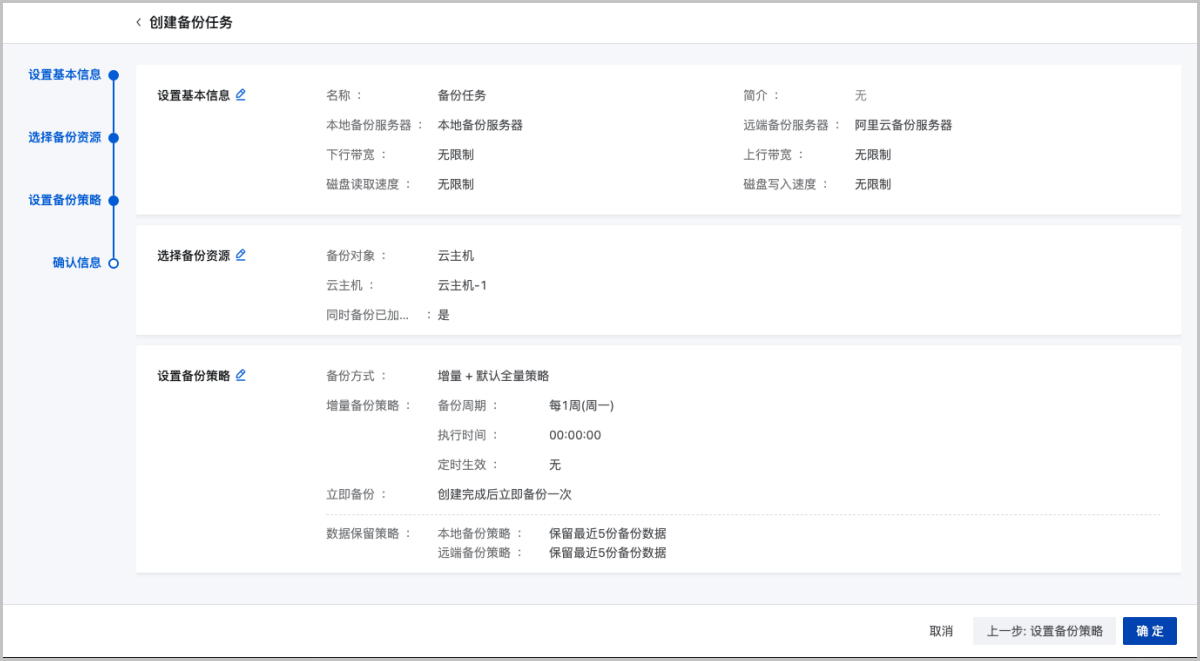

4. 确认信息。

  查看将要创建的备份任务，支持跳转修改。

  如图 7所示：
  图 7. 确认提交
查看备份数据和当前业务状态。
1. 查看本地服务器备份数据。

  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 本地备份数据，进入本地备份数据界面，确认业务云主机备份已完成。

  如图 8所示：
  图 8. 本地备份服务器备份数据

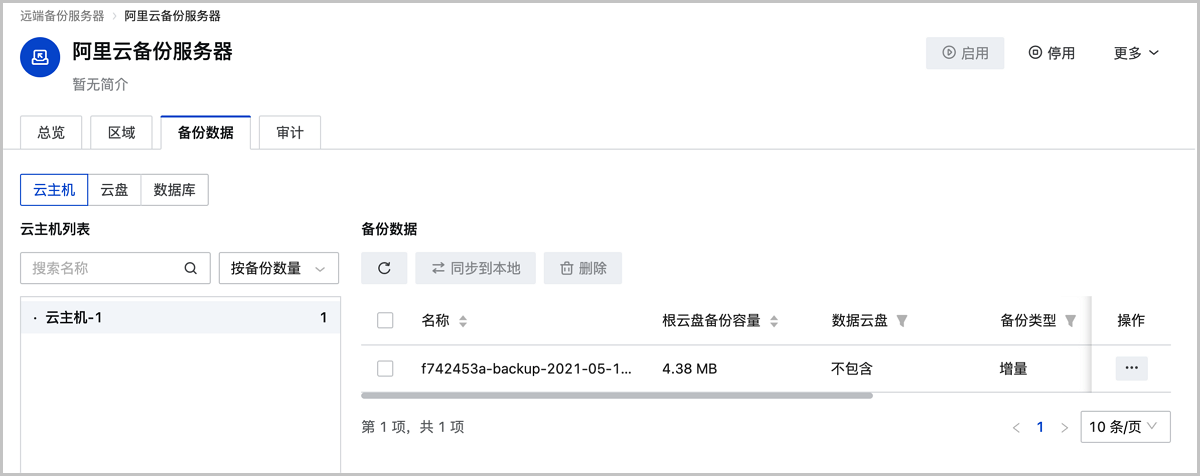

2. 查看公有云备份服务器备份数据。

  在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 远端备份数据，进入远端备份数据界面，确认业务云主机备份已完成。

  如图 9所示：
  图 9. 公有云备份服务器备份数据
3. 查看当前业务状态。

  使用浏览器访问Web服务URL，确认当前云主机可正常提供Web服务并且数据正常。

  如图 10所示：
  图 10. Web服务

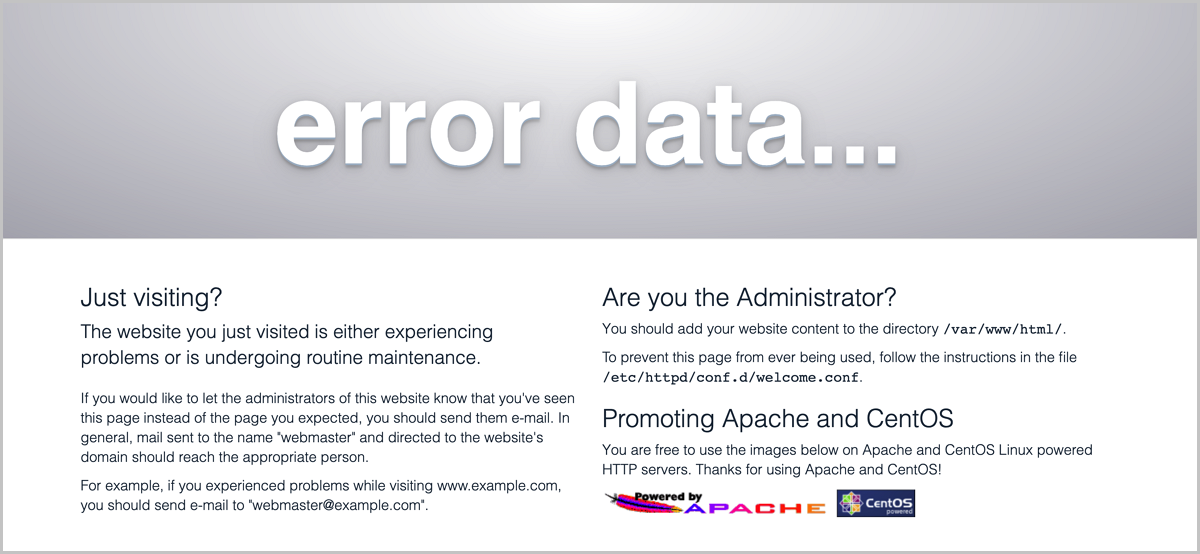

错误修改原有数据。

在ZStack Cloud中，由于错误修改业务云主机Web页面数据，并将本地备份服务器数据删除，此时Web页面显示异常，且本地备份服务器无备份数据。

如图 11所示：
图 11. 数据异常
还原云主机备份数据。
1. 同步公有云备份数据至本地备份服务器。

  在ZStack Cloud私有云主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 远端备份服务器 > 阿里云备份服务器，进入远端备份服务器主界面。点击远端备份服务器名称，进入远端备份服务器详情页。在备份数据子页面，选中备份记录，进行同步到本地操作。
2. 停止业务云主机。

  在ZStack Cloud私有云主菜单，点击资源中心 > 云资源池 > 云主机，对业务云主机点击更多操作 > 停止，将业务云主机关闭。

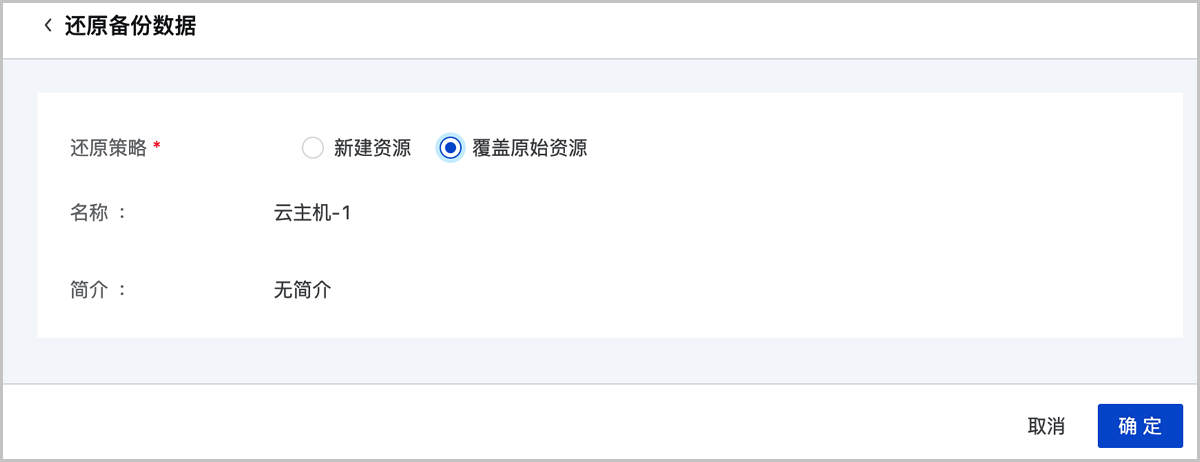

3. 还原云主机备份数据。
  在ZStack Cloud私有云主菜单，点击平台运维 > 灾备管理 > 备份服务 > 本地备份数据 > 云主机，进入本地备份数据界面，点击操作 > 还原，进入还原备份数据界面。
  可参考以下示例输入相应内容：
  - 还原策略：本场景选择覆盖原始资源
  - 名称：显示还原云主机的名称
  - 简介：显示还原云主机的简介
  如图 12所示：
  图 12. 还原备份数据
验证云主机数据已恢复。

使用浏览器访问Web服务URL，确认当前云主机Web页面数据正常。

如图 10所示：
图 13. Web服务

至此，公有云灾备场景实践介绍完毕。

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持
