可视化编辑器

可视化编辑器

使用可视化编排，可以更直观高效地创建资源栈模板以及显示资源栈结构。打开可视化编排，通过拖曳资源到画布中适当位置，连线创建资源间的依赖关系，并输入需要的参数，即可快速创建资源栈模板，高效编排云资源。

可视化编排界面

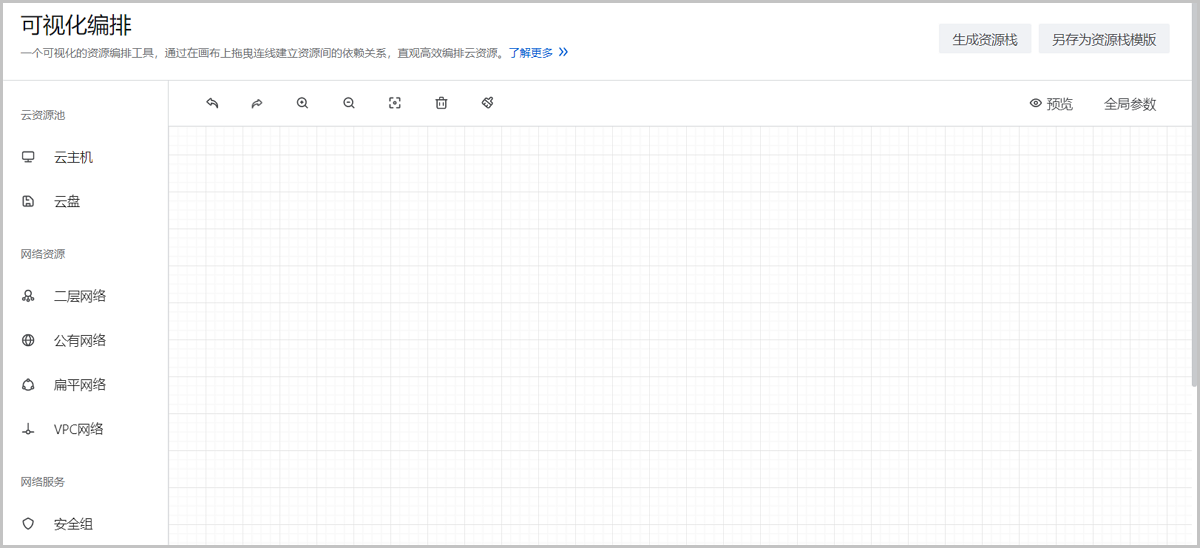

在ZStack Cloud主菜单，点击资源中心 > 资源编排 > 可视化编排，进入可视化编排界面。

如图 1所示：

可视化编排界面分为三个部分：

顶部菜单：可视化资源编辑器的功能菜单。包括：预览模板、生成资源栈、另存为资源栈模板。
左侧菜单：可视化资源编辑器支持的资源列表。可通过拖曳连线直观呈现云资源间的关系，高效编排云资源。目前支持以下资源：
- 云资源池：云主机、云盘
- 网络资源：二层网络、公有网络、扁平网络、VPC网络
- 网络服务：安全组、弹性IP、端口转发、负载均衡、监听器
- 网络设备：VPC路由器
中间部分：可视化资源编辑器的画布，在此进行可视化资源编排。
- 支持撤销、重做、放大、缩小、适应画布、删除、清除、预览、全局参数操作。
- 当画布中资源布局足够多时，可通过拖动缩略框调整画布位置，也可通过滚动鼠标放大缩小画布。

可视化编排

可视化编排分为三个步骤：拖拽资源到画布、编辑资源属性、资源连线

拖拽资源到画布。

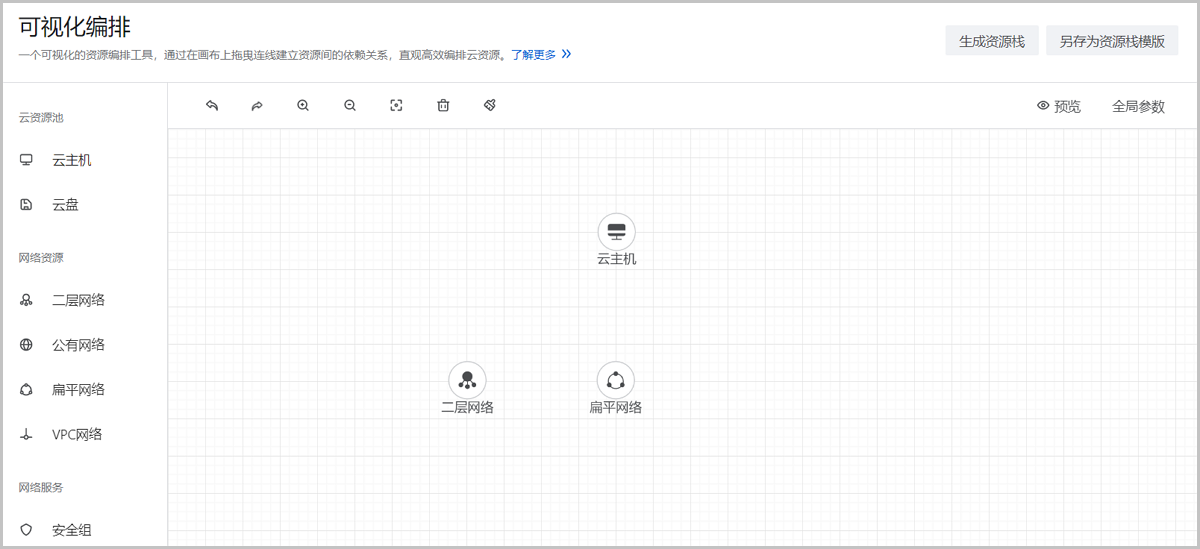

以创建扁平网络为例，从左侧资源列表拖拽云主机、扁平网络、二层网络到画布。
如图 2所示：
图 2. 拖拽资源
编辑资源属性。

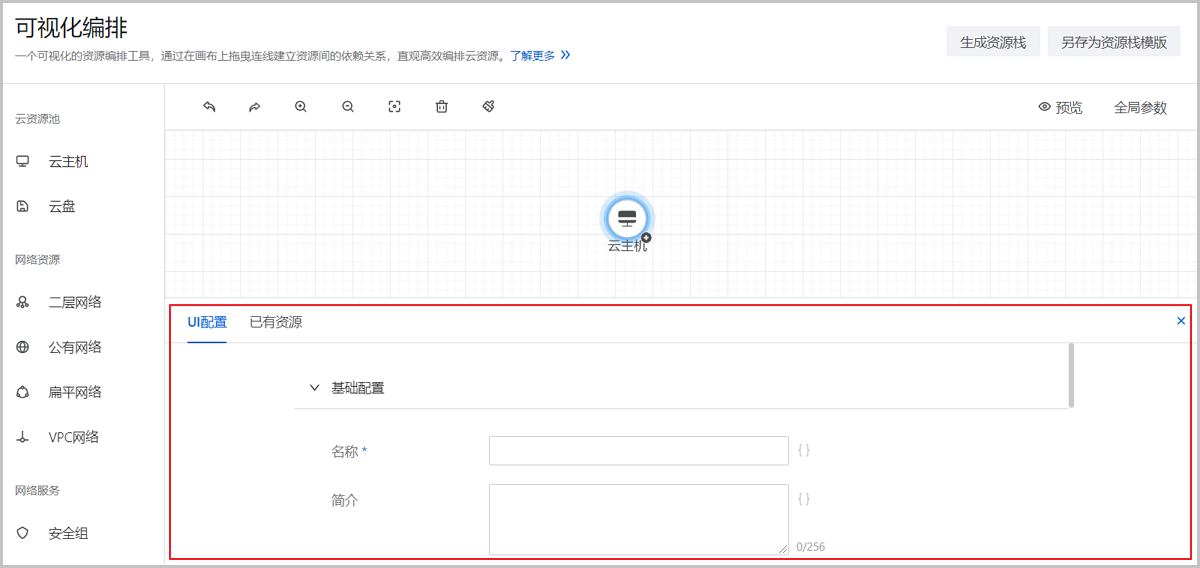

资源拖拽至画布后，点击资源图标，可进行属性编辑。
如图 3所示：
图 3. 编辑属性
资源连线。

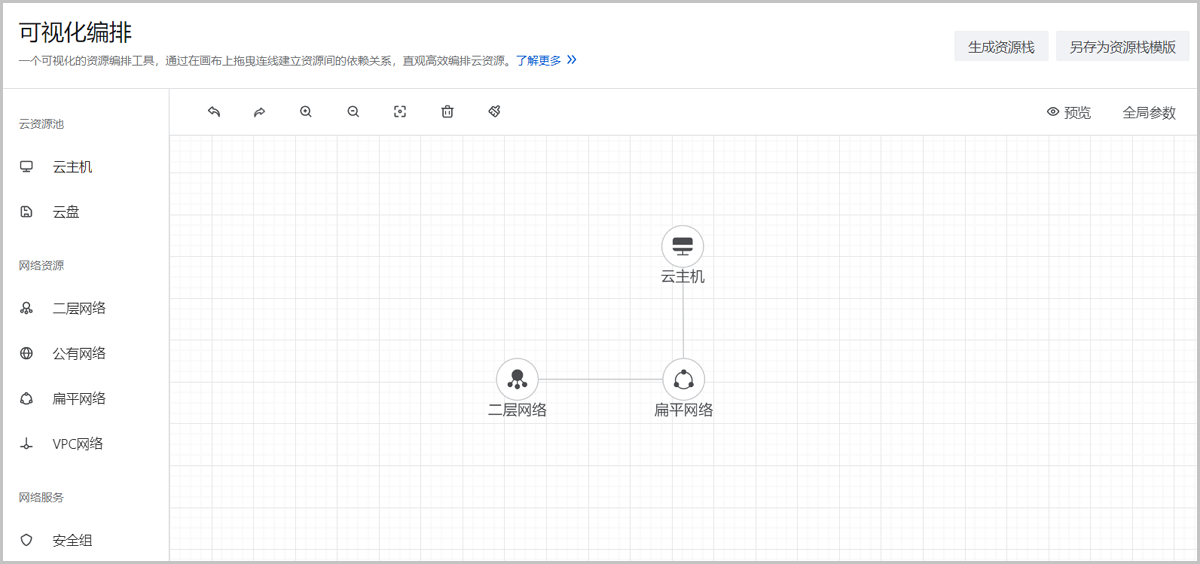

每个资源属性编辑完成后，从连接点通过单击+的方式对资源进行连线。
如图 4所示：
图 4. 资源连线

可视化编排操作

可视化资源编辑器顶部的功能菜单，可对已编辑好的资源进行以下操作。包括：生成资源栈、另存为资源栈模板、预览模板、设置全局参数。

生成资源栈：

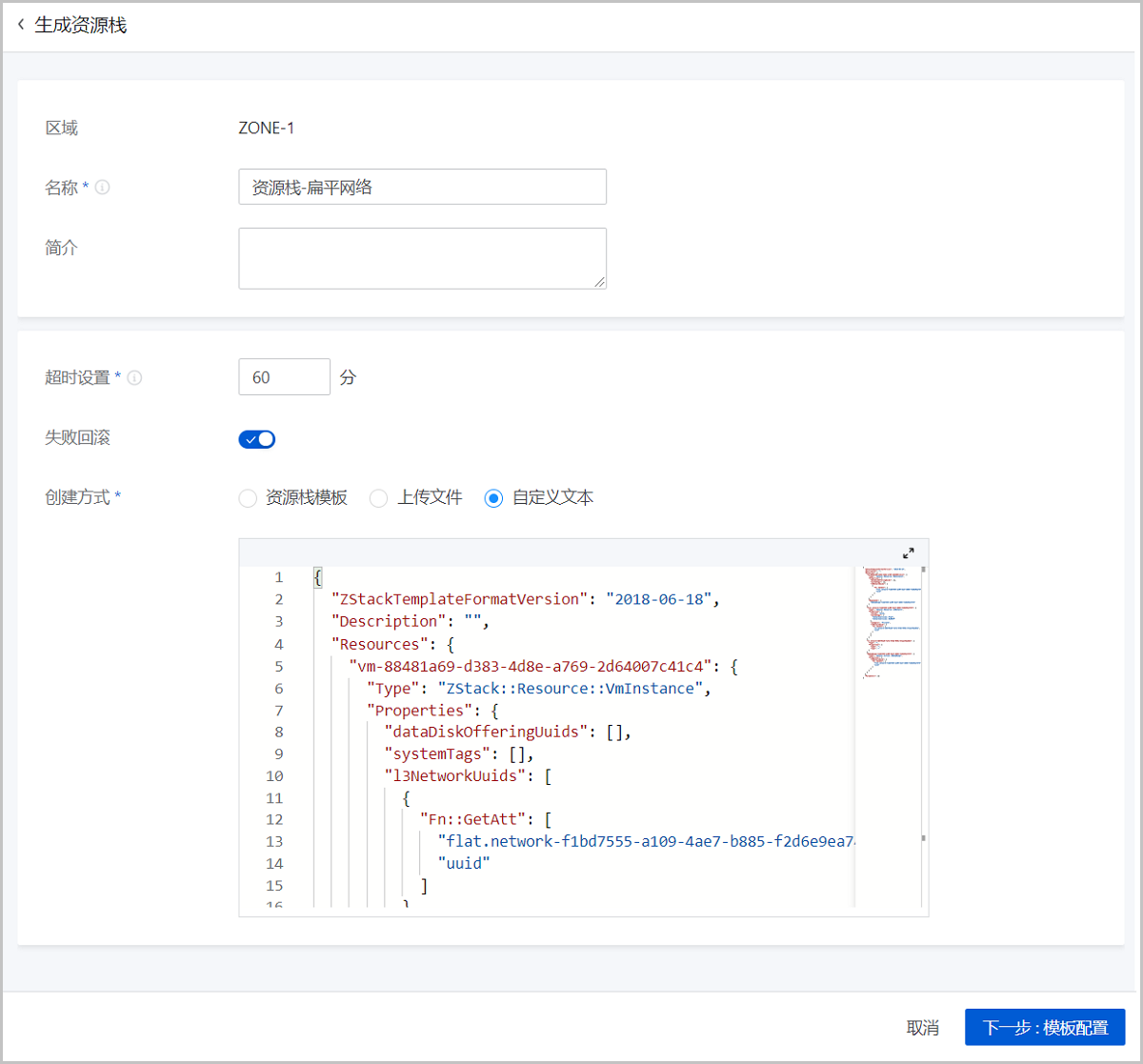

点击生成资源栈按钮，将跳转到生成资源栈界面，输入资源栈名称，点击下一步 > 确定按钮，可将编辑好的图形化资源栈模板生成资源栈。
如图 5所示：
图 5. 生成资源栈
另存为资源栈模板：

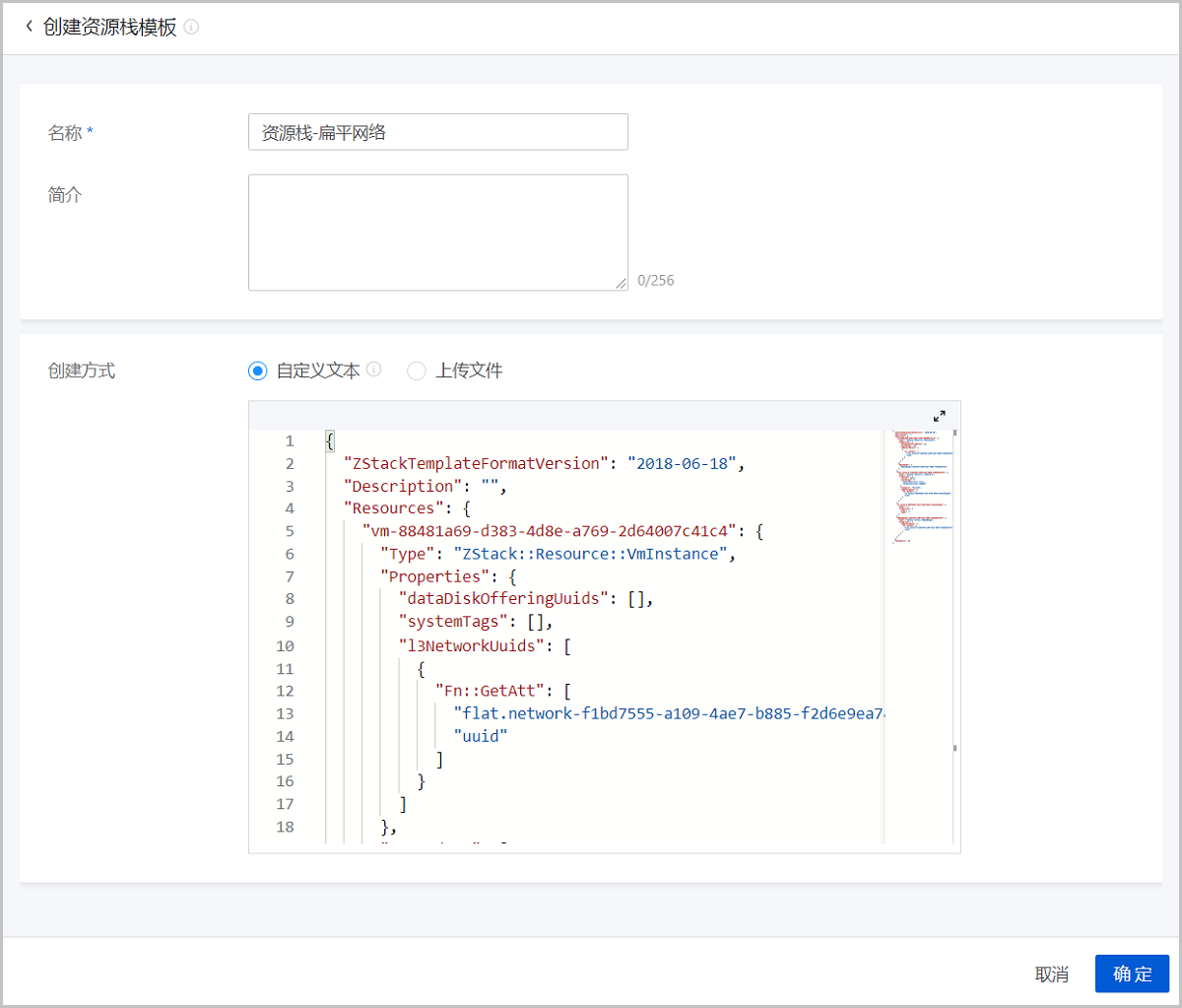

点击另存为资源栈模板按钮，将跳转到创建资源栈模板界面，输入资源栈模板名称，点击确定按钮，可将编辑好的图形化资源栈另存为资源栈模板。
如图 6所示：
图 6. 另存为资源栈模板
预览模板：

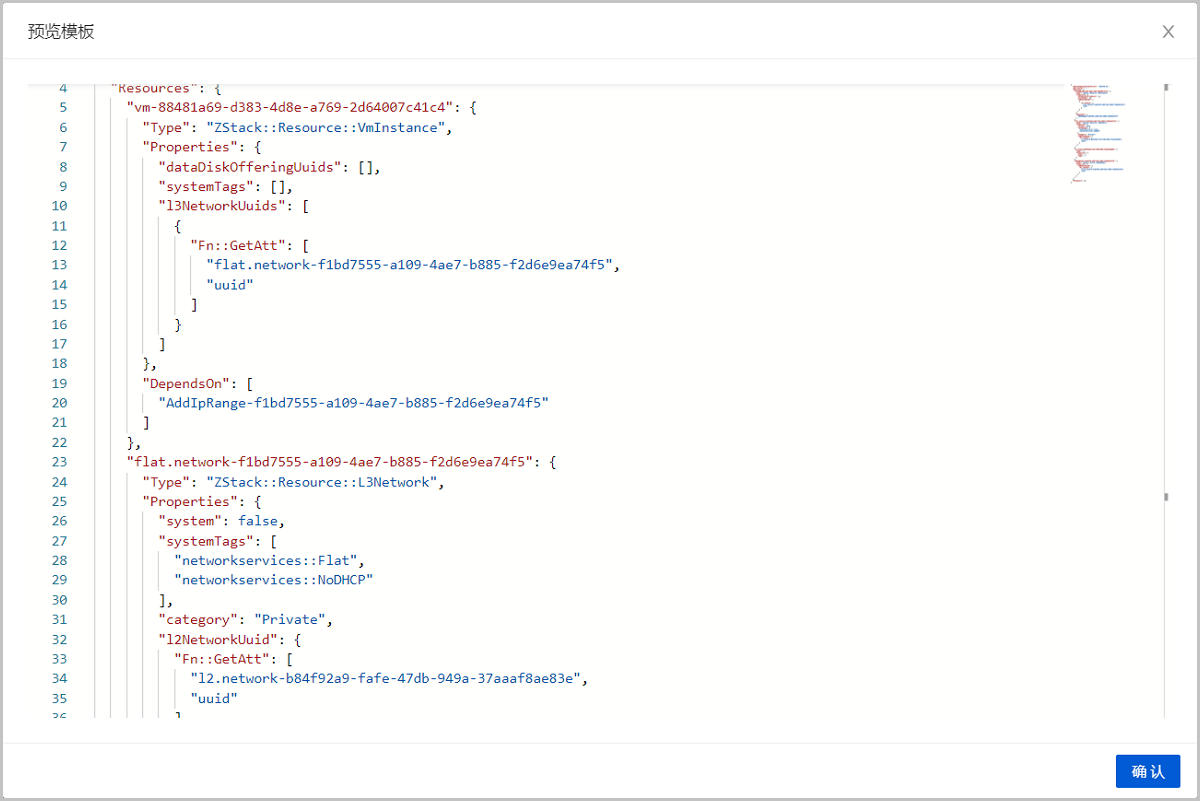

点击预览按钮，将编辑好的图形化资源栈模板以代码的形式呈现，进行预览。
如图 7所示：
图 7. 预览模板

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持
