网络配置

网络配置

ZStack Cloud支持复杂的网络场景，根据业务需求和实际环境，下面列出了几种常见的网络架构：

本地存储+扁平网络架构
其架构如图 1所示，此架构支持以下特性：
- 物理主机使用本地存储来存储云主机的系统盘和数据盘。
- 云主机数据保护需要依赖物理主机的RAID阵列技术。
- 物理主机和云主机在同一个二层网络，云主机IP可与物理主机IP互通。
- 支持分布式DHCP、分布式弹性IP、Userdata服务。
- 云主机在线迁移受限。
- 成本低廉，并发性能高，适用于软件开发测试环境、应用层可提供高可用的场景。

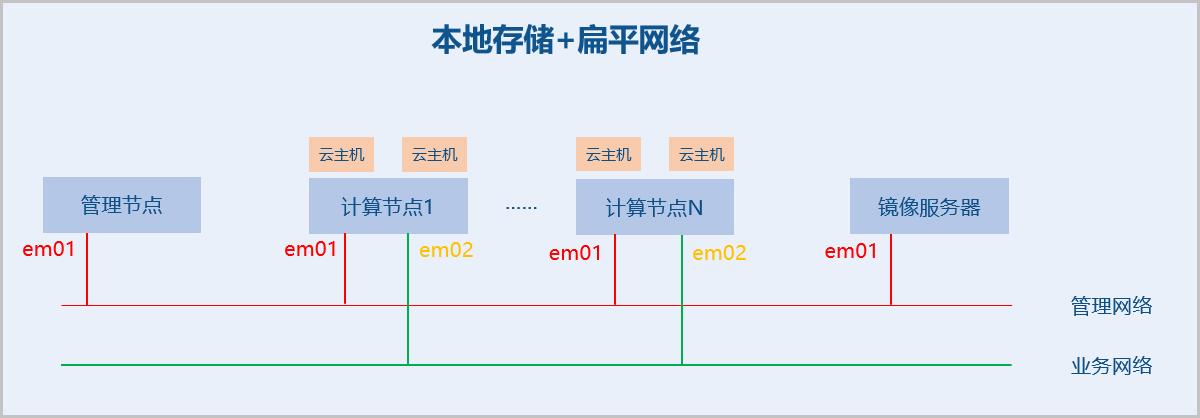

图 1. 本地存储 +扁平网络
管理网络：
- 负责管理各计算节点及存储节点资源的网络。
- 图示的em01即为管理节点使用的网卡，是管理节点用于和计算节点及镜像服务器通信的网络。
业务网络：
- 计算节点和镜像服务器之间进行数据通讯的网络。
- 图示的em02即为创建云主机使用的网络，云主机的网络如果设置与物理主机同一网段，就可以与物理主机互通，IP互通时，注意IP段不可重叠。
- 可以设置VLAN或VXLAN进行二层隔离，网络隔离后，云主机只能在私网内使用，无法直接访问外部网络，需要使用弹性IP机制来实现网络互通。
镜像服务器：
- 镜像服务器可以使用单独的服务器提供服务。
- 在小型的数据中心，也可与管理节点使用同一台服务器。
NAS/SAN +VPC网络架构
其架构如图 2所示，此架构支持以下特性：
- 云主机数据存放在集中存储，云盘数据通过存储双控和RAID技术提供保护。
- 需要准备存储网络，准备集中存储，建议万兆以上网络，云主机受高可用保护。
- 添加到ZStack Cloud时，可添加为NFS或Shared Mount Point主存储。
- 构建了存储网，云主机支持高可用，数据支持安全保护，IO性能有瓶颈，建议8～10计算节点共用一个存储。
- 使用VPC路由器提供DNS、SNAT、弹性IP、端口转发、负载均衡、IPsec、安全组等网络服务。
- 支持分布式DHCP网络。
- 需要一定的投资，适用于传统应用、应用数据紧密、SLA高可用保证、数据安全场景。

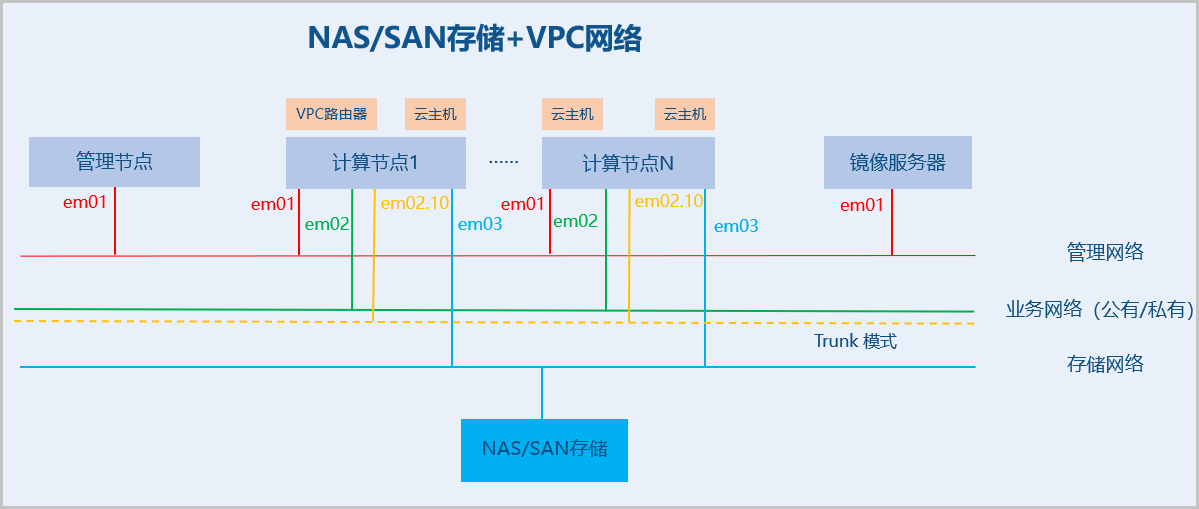

图 2. NAS/SAN +VPC网络
管理网络：
- 负责管理各计算节点及存储节点资源的网络。
- 图示的em01即为管理节点使用的网卡，是管理节点用于和计算节点及镜像服务器通信的网络。
业务网络：
- 计算节点和镜像服务器之间进行数据通讯的网络。
- 同一个物理接线通过VLAN设置为公有网络和私有网络。
- 其中公有网络为不带VLAN的em02，可以访问互联网，私有网络为VLAN编号为10的em02，交换机端需设置Trunk模式，云主机可以通过路由器访问互联网，路由器网络使用路由器来提供各种网络服务，路由器的网络默认IP为公有网络的IP地址。
说明:
如果物理主机网卡较少，管理网络和业务网络可以合并为同一个网络。
存储网络：
- 用于提供NAS/SAN存储的网络。
- 建议使用万兆以太网或FC，加速存储访问。图示使用的是em03来专门提供存储网络流量的访问。
镜像服务器：
- 镜像服务器可以使用单独的服务器提供服务。
- 在小型的数据中心，也可与管理节点使用同一台服务器。
Ceph+VXLAN网络架构
其架构如图 3所示，此架构支持以下特性：
- 云主机数据存放在分布式存储，数据通过多副本或纠删码机制提供保护。
- 需要准备存储网络，云主机受高可用保护。
- Ceph主存储和Ceph镜像服务器使用同一套分布式存储。
- 构建了存储网，云主机支持高可用，数据支持多副本，计算和存储都可以横向扩展。
- 使用VXLAN的VTEP提供二层逻辑子网，VXLAN Underlay网络供云主机访问。
- 使用路由器提供DNS、SNAT、弹性IP、端口转发、负载均衡、IPsec、安全组等网络服务。
- 支持分布式DHCP网络。
- 适用于租用平台、通用型应用、应用数据紧密、SLA高可用保证、大规模环境。

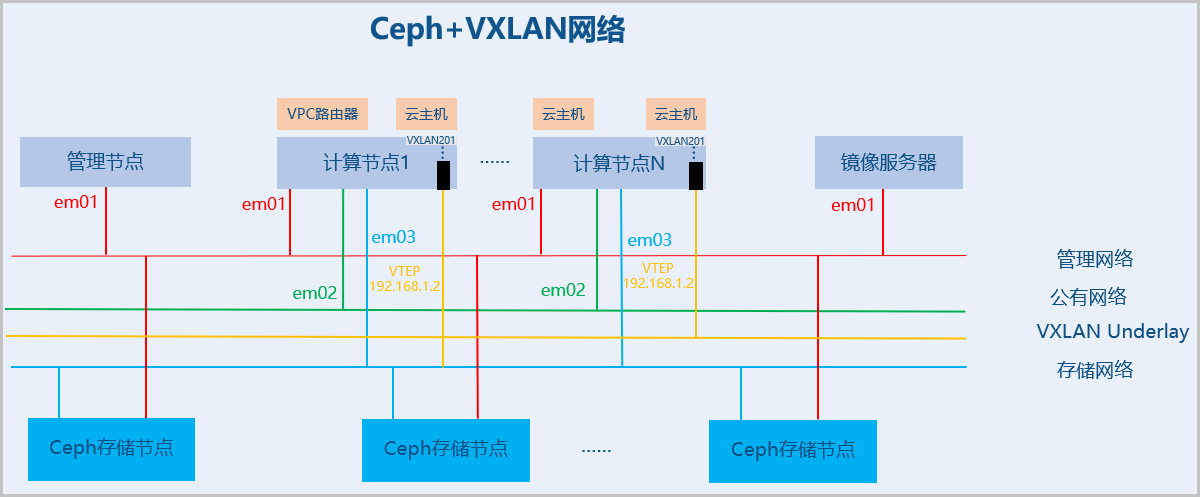

图 3. Ceph + VXLAN网络
管理网络：
- 负责管理各计算节点及存储节点资源的网络。
- 图示的em01即为管理节点使用的网卡，是与计算节点和分布式存储通信的网络。
公有网络：
- 可以访问外部互联网的网络。
- 云主机可以通过路由器访问互联网，路由器网络使用路由器来提供各种网络服务，路由器的网络默认IP为公有网络的IP地址。
- 图示使用的em02来提供公有网络服务。如果网卡不足，也可将管理网络和公有网络合并为一个网络使用。
VXLAN Underlay网络：
- 给云主机使用的VXLAN Underlay私有网络。
- 基于三层IP地址的二层逻辑网络，例如图示采用的是192.168.1.x/24的VTEP来提供VNI为201的私有网络。
存储网络：
- 用于提供分布式块存储的网络。
- 用于提供分布式块存储的网络，建议使用万兆以太网或FC，加速存储访问。
- 例如图示的em03的存储网络。Ceph分布式存储至少需要有一个Mon IP可与管理网络互通。
Ceph+VPC网络架构
其架构如图 4所示，此架构支持以下特性：
- 云主机数据存放在分布式存储，数据通过多副本或纠删码机制提供保护。
- 需要准备存储网络，云主机受高可用保护。
- Ceph主存储和Ceph镜像服务器使用同一套分布式存储。
- 构建了存储网，云主机支持高可用，数据支持多副本，计算和存储都可以横向扩展。
- 使用VPC路由器提供DNS、SNAT、弹性IP、端口转发、负载均衡、IPsec、安全组等网络服务。
- 支持分布式DHCP网络。
- 适用于租用平台、通用型应用、应用数据紧密、SLA高可用保证、大规模环境。

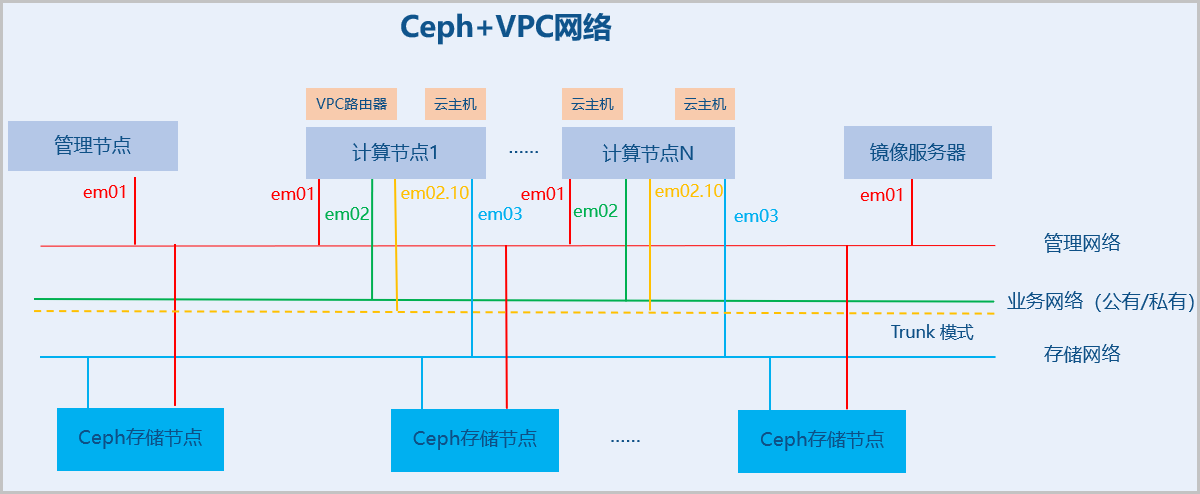

图 4. Ceph + VPC网络
管理网络：
- 负责管理各计算节点及存储节点资源的网络。
- 图示的em01即为管理节点使用的网卡，是管理节点用于和计算节点及镜像服务器通信的网络。
业务网络：
- 同一个物理接线通过VLAN设置为公有网络和私有网络。
- 其中公有网络为不带VLAN的em02，可以访问互联网，私有网络（VPC网络）包括：VLAN编号为10的em02，交换机端需设置Trunk模式，云主机可以通过VPC路由器公有网络访问互联网，VPC网络使用VPC路由器来提供各种网络服务，VPC路由器的网络默认IP为公有网络的IP地址。
说明:
如果物理主机网卡较少，管理网络和业务网络可以合并为同一个网络。
存储网络：
- 用于提供分布式块存储的网络。
- 用于提供分布式块存储的网络，建议使用万兆以太网或FC，加速存储访问。
- 例如图示的em03的存储网络。Ceph分布式存储至少需要有一个Mon IP可与管理网络互通。

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持
