网络服务

云平台为云主机提供以下网络服务:安全组、虚拟IP、弹性IP、端口转发、负载均衡、防火墙、IPsec隧道、OSPF区域、Netflow、端口镜像、路由表。

支持以下两种网络架构模型:
  • 扁平网络
  • VPC网络

网络服务模块

网络服务模块:用于提供网络服务的模块。在UI界面已隐藏。

主要有以下四种:
  1. VirtualRouter(虚拟路由器网络服务模块,不建议使用)

    提供以下网络服务:DNS、SNAT、负载均衡、端口转发、弹性IP、DHCP

  2. Flat Network Service Provider(扁平网络服务模块)
    提供以下网络服务:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • 弹性IP:分布式EIP实现的弹性IP地址,可通过公有网络访问内部私有网络。
    • DHCP:分布式DHCP实现动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
    • VipQos:虚拟IP限速,限制上行及下行带宽。仅作用于弹性IP。
  3. VPC Router(VPC网络服务模块)
    提供以下网络服务:
    • IPsec:使用IPsec隧道协议实现虚拟私有网络(VPN)的连接。
    • VRouterRoute:通过路由表,用户可管理自定义路由。
    • CentralizedDNS:在启用分布式DHCP服务的场景下,提供DNS服务。
    • VipQos:虚拟IP限速,限制上行及下行带宽。
    • DNS:使用VPC路由器提供DNS服务。
    • SNAT:云主机使用SNAT可以直接访问外部互联网。
    • 负载均衡:将虚拟IP地址的访问流量分发到一组后端的云主机上,自动检测并隔离不可用的云主机。
    • 端口转发:提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 弹性IP:使用VPC路由器可通过公有网络访问云主机的私有网络。
    • DHCP:集中式DHCP服务
  4. SecurityGroup(安全组网络服务模块)
    提供以下网络服务:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

扁平网络实践

生产环境中,一般建议使用以下网络服务的组合:
  • 扁平网络服务模块:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • 弹性IP:分布式EIP实现的弹性IP地址,可通过公有网络访问内部私有网络。
    • DHCP:分布式DHCP实现的动态获取IP地址。
      说明: DHCP服务包含了DNS的功能。
  • 安全组网络服务模块:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

VPC网络实践

生产环境中,一般建议使用以下网络服务的组合:
  • 扁平网络服务模块:
    • Userdata:使用cloud-init进行云主机开机加载并执行特定的用户数据,例如ssh-key注入。
    • DHCP:分布式DHCP实现的动态获取IP地址。
  • VPC网络服务模块:
    • DNS:使用VPC路由器提供DNS服务。
    • SNAT:云主机使用SNAT可以直接访问外部互联网。
    • 路由表:通过路由表,用户可管理自定义路由。
    • 弹性IP:使用VPC路由器可通过公有网络访问云主机的私有网络。
    • 端口转发:提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
    • 负载均衡:将虚拟IP地址的访问流量分发到一组后端的云主机上,并自动检测并隔离不可用的云主机。
    • IPsec隧道:使用IPsec隧道协议实现虚拟私有网络(VPN)的连接。
  • 安全组网络服务模块:
    • 安全组:使用iptables进行云主机防火墙的安全控制。

高级网络服务

  • 动态路由:支持OSPF动态路由协议,用于单一自治系统内决策路由,适用于VPC网络场景。
  • 组播路由:将组播源发送的组播消息转发给云主机,在发送端和接收端实现点对多点连接,适用于VPC网络场景。
  • VPC防火墙:通过对VPC路由器接口处南北向流量进行过滤,有效保护整个VPC通信安全及VPC路由器安全,适用于VPC网络场景。
  • 端口镜像:将云主机网卡的网络流量复制一份到远端,对端口上的业务报文进行分析,方便对网络数据进行监控管理,适用于扁平/VPC网络场景。
  • Netflow:通过Netflow对VPC路由器网卡的进出流量进行分析监控,支持Netflow V5、V9两种数据流输出格式,适用于VPC网络场景。

安全组

安全组:为云主机网卡提供安全控制,按照指定的安全规则对进出网卡的TCP/UDP/ICMP等数据包进行有效过滤。

功能特点

安全组与安全规则

安全组主要通过添加的安全规则控制和过滤进出网卡的流量,一个安全组可以添加多条安全规则。
  • 安全规则主要对流量来源或目的进行控制,按控制的流量流向,可分为入方向规则和出方向规则:
    • 入方向规则:针对由外部进入网卡的流量,主要控制流量来源。
    • 出方向规则:针对由网卡向外发送的流量,主要控制流量目的。
  • 出/入方向规则控制的源/目的可以被设置为IP地址/段或安全组:
    • IP地址/段作为源:适用于入方向规则,入方向规则会允许/拒绝来自该IP地址/段的流量访问。
    • 安全组作为源:适用于入方向规则,入方向规则会允许/拒绝来自源安全组内网卡的流量访问。
    • IP地址/段作为目的:适用于出方向规则,出方向规则会允许/拒绝网卡访问该IP地址/段。
    • 安全组作为目的:适用于出方向规则,出方向规则会允许/拒绝当前组内网卡访问目的安全组内的网卡。
  • 同一方向上有多条规则时,可以设置规则生效优先级。

    这是由于安全组同时支持黑名单和白名单机制,同一源/目的上被设置多条规则时,可能发生冲突。设置优先级后,同一源/目的优先级最高的规则生效。

  • 安全组内的网卡默认允许相互访问,系统会自动添加相应的出/入方向规则,该规则优先级高于所有自定义规则,且不可修改或删除。如需取消组内互通,可以停用该规则。

安全组与网卡

安全组需加入网卡后,才会受安全组规则的控制。一张网卡可以加入多个安全组。
  • 网卡加入多个安全组时,可设置安全组优先级,网卡将首先匹配优先级较高的安全组下的规则。
    说明: 所有管理员安全组优先级高于租户/子账户安全组。
  • 网卡加入安全组后,除安全规则规定外,默认允许其他所有出方向流量,拒绝其他所有入方向流量,用户也可以自定义调整该策略,控制未被安全组规定的流量。

安全组与权限

安全组分为管理员安全组和租户/子账户安全组。通常,管理员安全组由管理员创建、归管理员所有,租户/子账户安全组由租户/子账户创建,归租户/子账户所有。
  • 租户/子账户只能查看和操作自己所有的安全组。
  • 管理员可以查看和管理全部安全组,其中,管理员安全组可以被绑定到任意云主机,租户/子账户安全组只能被绑定到与其所有者一致的云主机。
安全组支持以下操作:
操作 描述
创建安全组 创建一个新的安全组。
编辑安全组 修改安全组的名称与简介。
启用安全组 将停用的安全组启用。
停用安全组 停用安全组,停用后,安全组规则和相关安全组服务不再生效。
删除安全组 删除安全组,将自动删除所有的安全组规则和相关安全组服务。
添加规则 添加一个出方向或入方向规则。
修改规则 修改已添加的规则。
说明: 系统自动添加的、用于组内互通的规则不支持修改。
启用规则 将停用状态的规则启用生效。
停用规则 将启用状态的规则停用。停用后,组内网卡不再匹配这条规则。
导入规则 为安全组批量导入规则。
说明: 导入的规则优先级默认低于当前所有规则,且处于停用状态。用户可在导入后手动调整规则优先级并将其启用。
导出规则 批量导出安全组规则。
删除规则 删除已添加的规则。
说明: 系统自动添加的、用于组内互通的规则不支持删除。
绑定网卡 将网卡添加进安全组。
  • 管理员执行该操作时需注意:
    • 安全组所有者为管理员时,支持绑定到任意网卡,如网卡所有者为管理员,则该安全组优先级默认排在网卡已绑定的所有安全组之后;如网卡所有者为租户/子账户,则该安全组优先级默认为1(即最高)。
    • 安全组所有者为租户/子账户时,只支持绑定到与其所有者一致的云主机网卡,且优先级默认排在网卡已绑定的所有安全组之后。
  • 租户/子账户执行该操作时,仅支持将安全组绑定到归自己所有的云主机网卡,且优先级默认排在网卡已绑定的所有安全组之后。
  • 绑定完成后,用户均可前往云主机网卡列表,点击设置安全组,调整默认的优先级顺序。
解绑网卡 将网卡从安全组内解绑。

注意事项

  • 若使用安全组同时使用其他网络服务(如负载均衡、路由表等),需确保其他网络服务所需要的安全组规则已添加至该安全组中。
  • 公有网络、扁平网络和VPC网络均支持安全组服务,安全组服务均由安全组网络服务模块提供,使用方法均相同:使用iptables进行云主机的安全控制。
  • 安全组实际上是一个分布式防火墙,每次规则变化、加入/删除网卡都会导致多个云主机上的安全组规则被更新。

虚拟IP

虚拟IP(VIP):在桥接网络环境中,使用虚拟IP地址提供弹性IP、端口转发、负载均衡、IPsec隧道等网络服务,数据包会被发送到虚拟IP,再路由至云主机网络。
  • 公有网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
  • 公有网络创建的虚拟IP支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
  • VPC网络创建的虚拟IP支持为VPC网络提供负载均衡网络服务。
  • 扁平网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。

支持虚拟IP提供性能共享型负载均衡服务。性能共享型负载均衡通过VPC路由器提供负载均衡服务,访问流量经由VPC路由器分发给后端服务器。当VPC路由器上承载多业务运行,负载均衡服务需与其它业务共享VPC路由器性能。

虚拟IP提供性能共享型负载均衡服务所示:

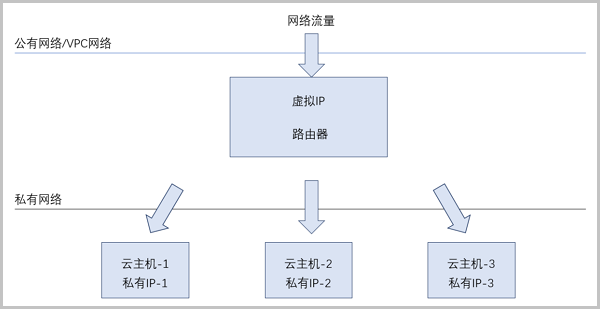

图 1. 虚拟IP提供性能共享型负载均衡服务


虚拟IP相关定义

  • 公网虚拟IP:使用公有网络创建的虚拟IP,支持自定义创建或跟随路由器自动创建
    • 公网虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
    • 公网虚拟IP可同时用于端口转发、负载均衡、IPsec隧道服务,且支持一种服务的多个实例,但不同类型服务不能使用相同的端口号。
    • 公网虚拟IP支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
  • VPC网络虚拟IP:使用VPC网络创建的虚拟IP,仅支持自定义创建
    • VPC网络虚拟IP支持为VPC网络提供负载均衡网络服务。
    • VPC网络虚拟IP暂不支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
  • 扁平网络虚拟IP:使用扁平网络创建的虚拟IP,支持自定义创建或跟随路由器自动创建
    • 扁平网络虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
    • 扁平网络虚拟IP支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
  • 自定义虚拟IP:用户手动创建的虚拟IP,支持自定义创建公网虚拟IP、VPC网络虚拟IP、扁平网络虚拟IP
    • 一个自定义公网虚拟IP仅用于一个弹性IP服务实例。
    • 自定义虚拟IP不支持跨VPC路由器使用。
    • 使用弹性IP、端口转发、负载均衡、IPsec隧道时,可选择创建虚拟IP重新创建自定义虚拟IP提供服务,也可选择已有虚拟IP中的已有自定义虚拟IP提供服务。
  • 系统虚拟IP:VPC路由器成功创建后,系统使用路由器加载的三层网络自动创建的虚拟IP,支持跟随路由器自动创建公网虚拟IP或扁平网络虚拟IP
    • 系统虚拟IP与VPC路由器一一对应,路由器每加载一条公有网络,系统将自动创建一个系统虚拟IP。且系统虚拟IP与VPC路由器的默认IP相同。
    • 默认公有网络创建的系统虚拟IP,用于提供源地址转换服务。
    • 使用弹性IP、端口转发、负载均衡、IPsec隧道时,可选择已有虚拟IP中的自定义/系统虚拟IP提供服务。

自定义虚拟IP支持以下操作:

操作 描述
创建虚拟IP 创建一个新的虚拟IP。
编辑虚拟IP 编辑虚拟IP的名称、简介信息。
删除虚拟IP 删除选中的虚拟IP。
说明:
  • 删除自定义虚拟IP将自动删除其上绑定的所有服务。
  • 删除自定义虚拟IP的某一服务,并不影响其上绑定的其它服务运行。

弹性IP

弹性IP(EIP):基于网络地址转换(NAT)功能,将一个网络的IP地址转换成另一个网络的IP地址,从而可通过其他网络访问内部私有网络。

弹性IP相关定义

  • 公网弹性IP:基于公有网络创建的公网虚拟IP提供弹性IP服务
    • 内部私有网络是隔离的网络空间,不能直接被外部网络访问,通过公网弹性IP可对公有网络的访问直接关联到内部私网的云主机IP。
    • 公网弹性IP可动态绑定到一个云主机,或从一个云主机解绑。
    • 公网弹性IP支持绑定私有网络(扁平网络/VPC网络)创建的云主机:
      • 基于分布式EIP实现的公网弹性IP地址,可通过公有网络访问扁平网络。
      • 可通过VPC路由器使用公有网络访问VPC网络。
  • 扁平网络弹性IP:基于扁平网络创建的扁平网络虚拟IP提供弹性IP服务
    • 不同网段的扁平网络之间存在三层隔离,不能直接访问,通过扁平网络弹性IP可对一个扁平网络的访问直接关联到另一个扁平网络创建的云主机IP。
    • 扁平网络弹性IP可动态绑定到一个云主机,或从一个云主机解绑。
    • 扁平网络弹性IP支持绑定其他扁平网络创建的云主机。

弹性IP支持以下操作:

操作 描述
创建弹性IP 创建一个新的弹性IP。
编辑弹性IP 编辑弹性IP的名称、简介信息。
绑定网卡 将弹性IP绑定到网卡。

设置方法:

弹性IP管理界面,选择一个弹性IP,选择绑定网卡,给网卡绑定弹性IP。

选择需要绑定的网卡,点击确定 按钮,完成绑定网卡操作。点击取消按钮,可取消绑定网卡,取消后也可在弹性IP操作中重新绑定。

解绑网卡 将弹性IP与网卡解绑。

设置方法:

弹性IP管理界面,选择一个弹性IP,选择解绑网卡,给网卡解绑弹性IP。

选择需要的网卡,点击确定按钮,完成卸载网卡操作。点击取消按钮,可取消解绑网卡,取消后也可在弹性IP操作中重新解绑。

更改所有者 更改弹性IP的所有者。
删除弹性IP 删除选中的弹性IP。
说明: 删除弹性IP将自动删除其提供的弹性IP服务。如需同时删除相应的虚拟IP,请勾选同时删除虚拟IP

应用场景

  • 扁平网络下弹性IP:

    以公网弹性IP为例,扁平网络下弹性IP的应用场景。

    图 1所示:

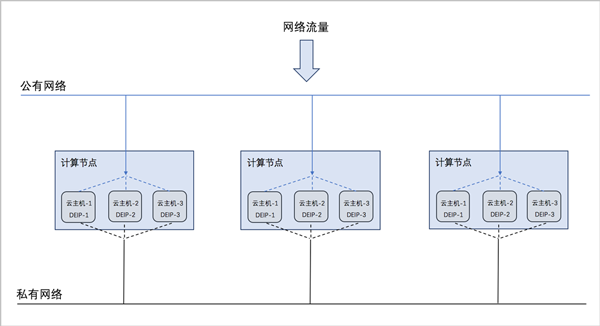

    图 1. 扁平网络下弹性IP的应用场景


    • 公有网络可通过防火墙连接到互联网。
    • 扁平网络为各个计算节点内云主机提供IP地址,此IP地址默认情况下无法连接到互联网。
    • 每个计算节点分别部署分布式EIP,可分别独立实现公有网络与扁平网络的绑定。
  • VPC下弹性IP:

    VPC下弹性IP的应用场景。

    VPC下弹性IP的应用场景所示:

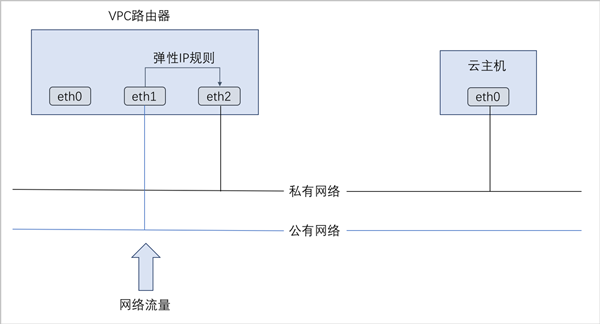

    图 2. VPC下弹性IP的应用场景


注意事项

使用弹性IP时,需注意:
  • 一个实例接口在同一时间只能绑定一个弹性IP。
  • 绑定和解绑弹性IP实时生效。
  • 绑定和解绑弹性IP不影响实例的运行。
